#12, M1S: маломощный источник питания +/-15V, вход 5V

Сочетается с*: #19, #20, #37

См. также: #09, #10, #13, #14, #23, #25, #33

Подробности

Этот Tibbit может выдавать до 15mA при +15V и -15mA при -15V от основной шины питания 5V. То есть Tibbit не зависит от внешнего питания, а вырабатывает +/-15V из внутреннего основного питания хост-системы Tibbo Project System (TPS). На схеме в разделе «Линии питания Tibbit» показан именно Tibbit #12 и его «энергетические связи» с другими Tibbit-модулями. Несколько Tibbit #12 можно использовать для увеличения доступного тока +/-15V.

Этот модуль необходим для корректной работы Tibbit #13 (АЦП) и #14 (ЦАП).

Базовое (холостое) потребление Tibbit #12 составляет 230mA. Каждый дополнительный 1mA, потребляемый на выходах +15V и -15V, увеличивает нагрузку на входе 5V на 4.5mA. Коэффициент 4.5 объясняется трёхкратной разницей входного (5V) и выходного (15V) напряжений, а также потерями при преобразовании энергии.

У этого модуля есть выделенная линия отключения (-SDWN). Подтяните линию к LOW, чтобы отключить этот Tibbit.

Светодиоды

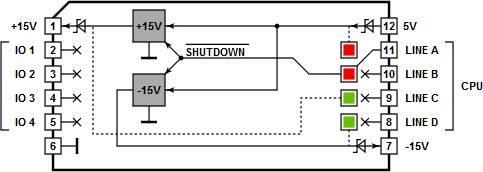

Есть два красных и два зелёных светодиода. Первый красный подключён ко входу +5V. Второй красный подключён к линии -SDWN и горит, когда на ней LOW (то есть когда модуль отключён). Зелёные светодиоды - индикаторы питания +15V и -15V.

* «Сочетается» здесь означает «не против соседства», поскольку для работы этому устройству не нужны Tibbit-модули-разъёмы.
