«Узкие» Tibbit-модули M1

Tibbit-модули M1 - это модули одинарной ширины, занимающие один слот «M» на стандартном тайле. Их посадочное место - примерно 7 x 14 «клеток» (одна «клетка» - 2.54 x 2.54 mm).

У устройств M1 четыре линии ввода-вывода для связи с внешним миром. Четыре оказалось магическим числом: этого как раз хватает для самых разных функций ввода-вывода.

M1 бывают короткими (M1S) и высокими (M1T). Большинство устройств M1 помещается в «короткие» корпуса высотой 12.5mm; лишь немногие - «высокие», 17.5mm.

Цвет каждого модуля M1 подскажет, что это...

В Tibbit-модулях M1 может быть до четырёх светодиодов состояния.

Выводы ввода-вывода

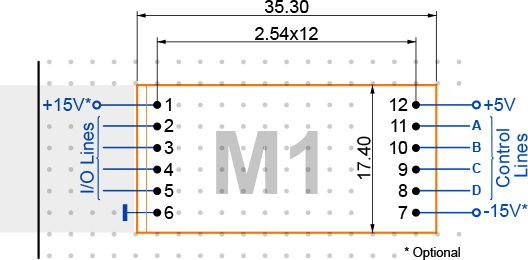

У модулей M1 два ряда по шесть выводов:

Выводы 8-11 - управляющие линии D-A. Они служат для связи со встраиваемыми модулями Tibbo или другими микроконтроллерами. На платах TPP (Tibbo Project PCB) эти выводы подключены к основному процессору.

Выводы 2-5 - линии ввода-вывода, обращённые во внешний мир. На платах TPP они идут к слотам разъёмных Tibbit-модулей (то есть подключаются к устройствам C1 и C2).

Выводы 6 и 12 - выводы питания GROUND и +5V. Большинство Tibbit-модулей потребляют питание 5V. Есть и Tibbit-модули питания, которые вырабатывают 5V из различных источников. Такие модули выдают 5V через вывод 12; пример - Tibbit #33.

Выводы 1 и 7 предназначены для дополнительных напряжений +15V и -15V. Они необязательны и нужны лишь немногим Tibbit-модулям. Специальный модуль питания Tibbit #12 вырабатывает +15V и -15V из основного питания 5V.
