#25, M2T: мощный источник питания 5V, вход 24/48V

Жёлтый Tibbit формата M2T.

Назначение

мощный неизолированный источник питания с выходом 5V, диапазоном входного напряжения 8-60V и управлением отключением

Форм-фактор

M2T

Категория

модуль источника питания

Особые требования

---

Питание

внешнее питание 8-60V

Сочетается с

#18, #19, #20, #21

См. также

#09, #10, #12, #23, #33

Подробности

Tibbit #25 формирует из внешнего источника с напряжением в диапазоне 8-60V питание 5V с током до 1.5A. Этот Tibbit рассчитан в первую очередь на системы 24V и 48V, но подходит и для систем 12V (хотя при входе 12V он может отдать меньший ток).

В таблице указана максимальная температура окружающей среды для заданных выходного тока и входного напряжения:

Выходной ток	@ входное V	Темп. окружающей среды
до 1A	@ 12V	до 70°C
до 1.5A	@ 24V	до 60°C
до 1.0A	@ 24V	до 80°C
до 1.0A	@ 48V	до 60°C
до 1.0A	@ 60V	до 50°C
до 0.5A	@ 48V	до 80°C
до 0.5A	@ 60V	до 70°C

Несколько Tibbit-модулей питания можно включить вместе, чтобы увеличить доступный ток или обеспечить резервирование питания.

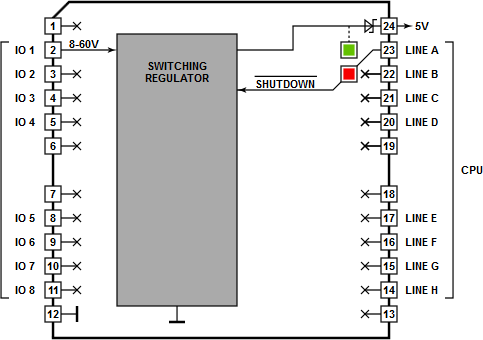

У Tibbit #25 есть отдельная линия отключения (-SDWN). Чтобы отключить этот модуль, переведите линию в состояние LOW.

Tibbit #25 сочетается с #18 (разъём питания и две клеммные колодки), #20 (девять клеммных колодок) или #21 (четыре клеммные колодки).

Светодиоды

Установлены один зелёный и один красный светодиод. Зелёный светодиод подключён к выходу +5V и горит, когда на этой линии есть напряжение. Красный светодиод подключён к линии -SDWN и горит, когда на линии LOW (то есть когда источник питания отключён).
