#23, M2T: изолированный источник питания PoE, выход 5V

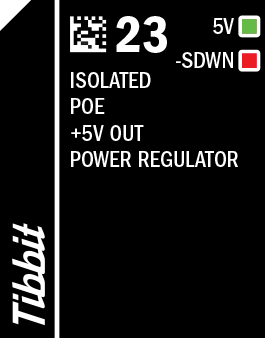

Жёлтый Tibbit формата M2T.

Назначение

изолированный источник питания PoE с выходом 5V и управлением отключением. Может использоваться и как обычный изолированный источник питания с диапазоном входного напряжения 35-60V.

Форм-фактор

M2T

Категория

модуль источника питания

Особые требования

[POE] (кроме использования в качестве обычного источника питания)

Питание

источник питания, совместимый с PoE (при использовании в качестве обычного источника питания нужен внешний источник 35-60V)

Сочетается с

#19, #20, #21 (совмещается с нижней частью этого Tibbit), #37

См. также

#09, #10, #12, #25, #33

Подробности

Этот Tibbit формирует из внешнего источника PoE питание 5V с током до 1.3A.

В таблице указана максимальная температура окружающей среды для заданного выходного тока:

Выходной ток	Температура окружающей среды
до 1.3A	до 50°C
до 1.0A	до 60°C
до 0.5A	до 80°C

Как устройство PoE, Tibbit #23 нужно устанавливать в слот POE. На платах TPP2 и TPP2(G2) Tibbit #23 занимает слоты S9 и S11. На TPP3 и TPP3(G2) этот модуль занимает слоты S25 и S27. Чтобы подключить Tibbit #23 к линиям Ethernet, четыре перемычки рядом с разъёмом RJ45 должны стоять в положении «PoE (1-2)».

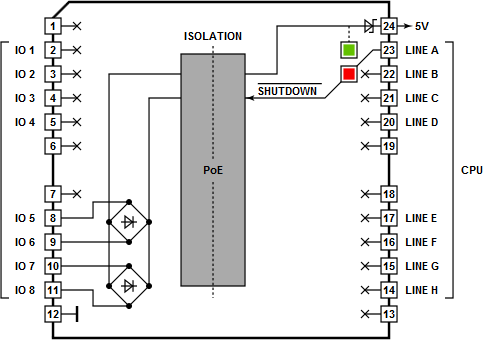

Tibbit #23 можно использовать и как обычный изолированный источник питания. Диапазон входного напряжения 35-60V делает его удобным для систем с питанием 48V. Без PoE внешнее питание подаётся (в любой полярности) на пары линий IO5/IO6 или IO7/IO8.

У модуля есть отдельная линия отключения (-SDWN). Чтобы отключить этот Tibbit, переведите линию в состояние LOW.

Светодиоды

Установлены один зелёный и один красный светодиод. Зелёный светодиод подключён к выходу +5V и горит, когда на этой линии есть напряжение. Его яркость зависит от тока нагрузки. Красный светодиод подключён к линии -SDWN и горит, когда на линии LOW (то есть когда источник питания отключён).
