#13, M1S: четырёхканальный АЦП

Подробности

Этот Tibbit с аналого-цифровым преобразователем (АЦП) построен на 12-битном АЦП LTC2309 с интерфейсом I²C. Tibbit #13 использует только четыре канала этого АЦП. Аналоговый входной каскад модуля позволяет измерять сигналы в диапазоне от -10V до +10V. Все измерения выполняются относительно земли системы.

Помните: каждый раз, когда вы читаете данные из микросхемы LTC2309, вы получаете результат предыдущего преобразования. При циклическом преобразовании по одному каналу АЦП это может не быть проблемой.

В этих случаях первый результат придётся игнорировать:

• После смены канала: данные преобразования для вновь выбранного канала даст только второе измерение.
• Одиночные измерения: выполните преобразование дважды и отбросьте первый результат. Так вы получите «текущие» данные.

Микросхема АЦП LTC2309 имеет разрешение 12 бит. Эффективное разрешение Tibbit #13 - около 9~10 бит. Это снижение вызвано шумами системы и другими факторами, влияющими на качество измерений.

Объединяйте Tibbit #13 с #20 (девять клеммных колодок) или #19 (разъём DB9M). Использовать второй для подключения проводов ко входам АЦП возможно, но делают это нечасто.

Можно использовать и Tibbit #21 (четыре клеммные колодки), но землю придётся «позаимствовать» в другом месте: у него нет собственной линии земли, а АЦП измеряет входные напряжения относительно земли системы.

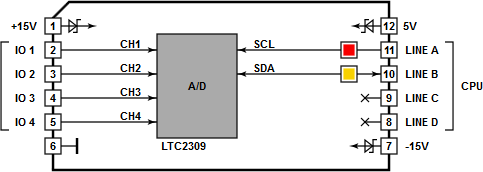

Светодиоды

Есть один красный и один жёлтый светодиод. Красный подключён к линии SCL интерфейса I²C, а жёлтый - к линии SDA.

Пример проекта

Использование Tibbit #13 показано на тестовом проекте на Tibbo BASIC. Его можно найти здесь: https://github.com/tibbotech/CA-Test-Tibbits-13-14.
