#14, M1S: четырёхканальный ЦАП

Подробности

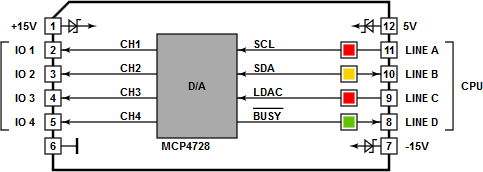

Этот Tibbit с цифро-аналоговым преобразователем (ЦАП) построен на 12-битном ЦАП MCP4728 с интерфейсом I²C. Tibbit использует все четыре канала этого ЦАП. Аналоговый выходной каскад модуля позволяет выдавать сигналы в диапазоне от -10V до +10V (относительно земли системы).

Микросхема ЦАП MCP4728 имеет разрешение 12 бит. Эффективное разрешение Tibbit #14 - около 9~10 бит. Это снижение вызвано шумами системы и другими факторами, влияющими на качество измерений.

Объединяйте Tibbit #14 с #20 (девять клеммных колодок) или #19 (разъём DB9M). Использовать второй для подключения проводов к выходам ЦАП возможно, но делают это нечасто. Можно использовать и Tibbit #21 (четыре клеммные колодки), но землю придётся «позаимствовать» в другом месте: у #21 нет собственной линии земли, а ЦАП выдаёт напряжения относительно земли системы.

Светодиоды

Есть два красных, один жёлтый и один зелёный светодиод. Красные подключены к линиям SCL и -LOAD, жёлтый - к линии SDA, а зелёный - к линии -BUSY.

Пример проекта

Использование Tibbit #14 показано на тестовом проекте на Tibbo BASIC. Его можно найти здесь: https://github.com/tibbotech/CA-Test-Tibbits-13-14.
