Линии питания Tibbit-модулей

Основное напряжение питания Tibbit-модулей - +5V, а некоторым также нужны +15V и -15V. У модулей C1 нет стандартных выводов земли и +5V, а у устройств C2 не предусмотрено питание -15V. Наконец, некоторым Tibbit-модулям питание не требуется вовсе. Здесь линии питания Tibbit-модулей описаны подробнее.

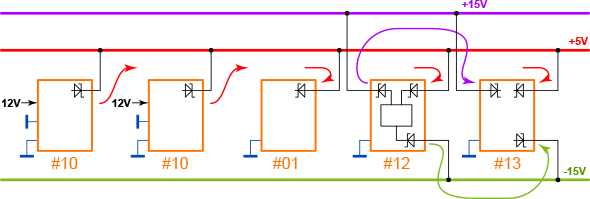

На схеме выше показаны пять Tibbit-модулей. Два из них - #10 (источник питания +5V), один - #01 (четырёхпроводной порт RS232), ещё один - #12 (источник питания +15V и -15V), а последний - #13 (АЦП).

Обратите внимание: во всех пяти Tibbit-модулях в линиях питания стоят диоды. В потребляющих питание модулях (#01 и #13) эти диоды защищают модуль от повреждения при случайной подаче питания в обратной полярности. В модулях, вырабатывающих питание (#10 и #12), диоды позволяют объединять источники питания. Использовав два Tibbit-модуля источников питания, можно либо сложить их выходные токи, либо повысить надёжность за счёт нескольких резервных источников.

Питание, конечно, можно подать на шины питания и снаружи (например, от лабораторного блока питания). У плат Tibbo Project PCB размера 2 и размера 3 есть клеммы для прямой подачи питания 5V. Однако прямых входов для +15V и -15V у плат нет. Поэтому, хотя шины +15V и -15V на платах есть, подать на них питание можно только установив Tibbit #12. Делать это нужно лишь тогда, когда в системе есть Tibbit-модули, которым необходимы эти необязательные напряжения. На схеме выше +15V и -15V требуются Tibbit-модулю #13.

И ещё один момент. Tibbit-модули источников питания, дающие +5V, вырабатывают его из внешних источников. Например, Tibbit #10 принимает постоянное напряжение в диапазоне 9-18V, а Tibbit #23 реализует PoE (питание по Ethernet). Оба берут внешнее питание и преобразуют его в +5V. Tibbit #12 же вырабатывает +15 и -15V из шины питания 5V.
