#09, M1S: маломощный источник 5V, вход 12V

Жёлтый Tibbit M1S.

Назначение

маломощный неизолированный источник питания с выходом 5V, диапазоном входного напряжения 9-18V и управлением отключением

Форм-фактор

M1S

Категория

модуль питания

Особые требования

---

Питание

внешнее питание 9-18V

Сочетается с

#18, #19, #20, #21

См. также

#10, #12, #23, #25, #33

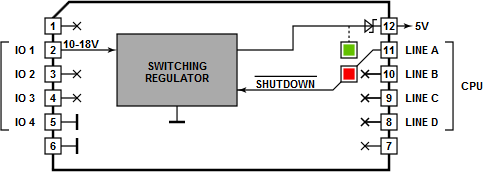

Подробности

Этот Tibbit может выдавать до 700mA при 5V от внешнего входного напряжения в диапазоне 9-18V. Несколько Tibbit-модулей питания можно использовать для увеличения доступного тока или для резервирования питания.

У этого модуля есть выделенная линия отключения (-SDWN). Подтяните линию к LOW, чтобы отключить этот Tibbit.

Объединяйте Tibbit #09 с #18 (у него есть разъём питания и две клеммные колодки), #20 (девять клеммных колодок) или #21 (четыре клеммные колодки).

Светодиоды

Есть один зелёный и один красный светодиод. Зелёный подключён к выходу +5V и горит, когда на этой линии есть напряжение. Красный подключён к линии -SDWN и горит, когда на ней LOW (то есть когда источник питания отключён). Красный светодиод буферизован (логическим элементом).
