#11, M1S: четыре выхода с открытым коллектором

Подробности

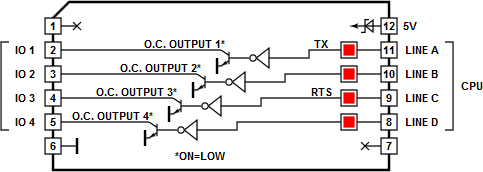

Транзисторы этого модуля рассчитаны на максимальное напряжение 24V и максимальный ток 0.5A на канал. Учтите, что максимальный ток нельзя превышать и при меньших напряжениях. Не подавайте отрицательное напряжение!

Чтобы открыть транзистор, установите на соответствующей управляющей линии LOW. Если линии не подключены, на них по умолчанию устанавливается HIGH (и транзисторы, соответственно, закрыты).

Объединяйте Tibbit #11 с устройствами-клеммными колодками: #20 (девять клеммных колодок) или #21 (четыре клеммные колодки). Учтите, что #21 не даёт линии земли, а для работы с этим Tibbit земля между внешним миром и вашей системой нужна. Поэтому при использовании Tibbit #21 землю придётся «позаимствовать» в другом месте.

Ещё одно возможное применение этого Tibbit - эмуляция считывателей карт Clock/Data или Wiegand. Программируемые устройства Tibbo (например, TPP2 и TPP3) умеют выдавать данные в форматах Clock/Data и Wiegand. Для этого объект ser. работает в режиме Clock/Data или Wiegand. У считывателей карт обычно выходы с открытым коллектором, поэтому этот Tibbit идеально подходит на роль аппаратного выходного каскада. Чтобы это работало, Tibbit нужно подключить к линиям TX и RTS UART процессора (см. [SER]).

Как и у многих «настоящих» считывателей, оборудованию на принимающей стороне понадобятся подтягивающие резисторы.

Светодиоды

Четыре красных светодиода подключены к четырём управляющим линиям. Все светодиоды буферизованы (логическими элементами) и горят при НИЗКОМ уровне на управляющих линиях (то есть когда транзисторы открыты).
