#07, M1S: два твердотельных реле

Фиолетовый Tibbit M1S.

Назначение

два твердотельных нормально разомкнутых реле

Форм-фактор

M1S

Категория

выходной модуль

Особые требования

---

Питание

5V/25mA (при включённых обоих реле)

Сочетается с

#19, #20, #21

См. также

#03-1, #03-2, #06, #15, #58, #59

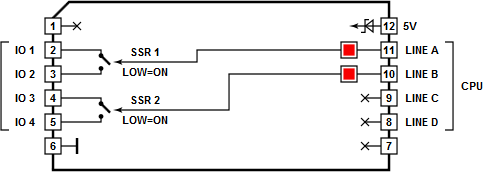

Подробности

Максимальная нагрузка для этих реле - 1A на каждое реле.

Чтобы включить реле, установите на соответствующей управляющей линии LOW. Если линии не подключены, на них по умолчанию устанавливается HIGH (и реле, соответственно, выключены).

Объединяйте Tibbit #07 с устройствами-клеммными колодками: #20 (девять клеммных колодок) или #21 (четыре клеммные колодки).

Светодиоды

Два красных светодиода подключены к двум управляющим линиям реле. Светодиоды горят при НИЗКОМ уровне на управляющих линиях (то есть когда реле включены).
