#15, H1: высоковольтное твердотельное реле переменного тока
Назначение
высоковольтное твердотельное нормально разомкнутое реле переменного тока
Форм-фактор
Категория
выходной модуль
Особые требования
---
Питание
5V/20mA
Сочетается с
---
Подробности

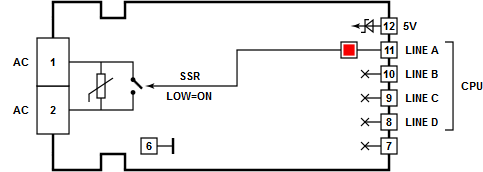

Этот Tibbit построен на твердотельном реле переменного тока CPC1965 и выполнен как гибридное устройство H1. CPC1965 выдерживает переменное напряжение до 260V и ток нагрузки до 1A.
Чтобы включить реле, установите на управляющей линии LOW. Если линия не подключена, на ней по умолчанию устанавливается HIGH (и реле, соответственно, выключено).
Светодиоды
Один красный светодиод горит, когда на управляющей линии LOW (то есть когда реле включено).
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ
Внимание
Tibbo не рекомендует использовать этот Tibbit для коммутации высоких напряжений и не несёт ответственности за любые травмы и/или ущерб, вызванные его использованием. Приобретая этот Tibbit, вы соглашаетесь использовать его на свой страх и риск и принимаете на себя полную ответственность за такое использование.
