#08, M1S: порт считывателя Wiegand и Clock/Data

Синий Tibbit M1S.

Назначение
порт считывателя Wiegand и Clock/Data плюс один выход с открытым коллектором
Форм-фактор
Категория
модуль ввода-вывода
Особые требования
Питание
5V/20mA
Сочетается с
#19, #20, #21 (ограниченное применение)
См. также

Подробности

Программируемые устройства Tibbo (например, TPP2 и TPP3) умеют обрабатывать данные считывателей карт с интерфейсом Clock/Data или Wiegand. Для этого объект ser. работает в режиме Clock/Data или Wiegand. Необходимую аппаратную часть реализует Tibbit #08.

Чтобы обрабатывать выход считывателя карт, этот Tibbit нужно подключить к линиям RX и CTS UART процессора (см. [SER]).

При подключении считывателя Clock/Data соедините линию clock с IO1, а линию data - с IO2. Установите на линии CTRL уровень LOW - так для аппаратной части Tibbit выбирается режим Clock/Data.

При подключении считывателя Wiegand соедините линию W0 с IO1, а линию W1 - с IO2. Установите на линии CTRL уровень HIGH, чтобы выбрать режим Wiegand.

У большинства считывателей карт с интерфейсами Clock/Data и Wiegand выходы с открытым коллектором. Таким выходам на принимающей стороне нужны подтягивающие резисторы. В этом Tibbit роль подтягивающих резисторов играют светодиоды оптронов с последовательно включёнными резисторами.

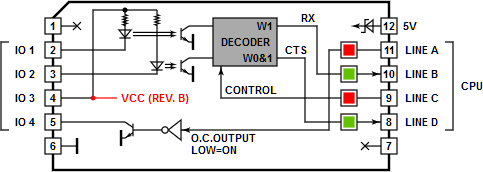

В исходной версии этого Tibbit к IO3 нужно было подключать питание 5V. Начиная с ревизии B, IO3 соединён с внутренним питанием 5V (на схеме выше эта доработка показана красным). Благодаря этому не нужно подавать внешнее питание для подтяжки. IO3 можно даже использовать для питания считывателя (если считыватель работает от 5V, а у вашей Tibbo Project System достаточно запаса по мощности). Устройства ревизии B помечены небольшой круглой наклейкой с буквой «B» на боковой стороне Tibbit.

У Tibbit #08 есть отдельный выход с открытым коллектором, которым управляет LINE D. Чтобы открыть транзистор, установите на LINE D уровень LOW. Если линия не подключена, на ней по умолчанию устанавливается HIGH (то есть транзистор закрыт).

Объединяйте Tibbit #08 с устройствами-клеммными колодками: #20 (девять клеммных колодок) или #21 (четыре клеммные колодки). Учтите, что #21 не даёт линии земли, а для работы с этим Tibbit земля между считывателем и вашей системой нужна. Поэтому при использовании Tibbit #21 землю придётся «позаимствовать» в другом месте.

Обратите внимание на Tibbit #11 (четыре выхода с открытым коллектором), если нужно эмулировать выход считывателя Clock/Data или Wiegand (то есть превратить ваше устройство в считыватель, выдающий данные).

Светодиоды

Всего четыре светодиода: два красных и два зелёных. Красные подключены к линиям CTRL и OUT, зелёные - к линиям W0&1 и W1. Все светодиоды буферизованы (логическими элементами) и горят при НИЗКОМ уровне на соответствующих управляющих линиях.

Внимание

Выход VCC (IO 3) этого Tibbit берётся от шины 5V платы TPS. При большой нагрузке на выходе VCC ток, потребляемый от шины 5V платы TPS, может заметно вырасти. Поэтому используйте надёжный Tibbit питания или другой устойчивый способ питания TPS, чтобы избежать просадок напряжения. По той же причине будьте осторожны, если на одной плате TPS установлено несколько таких Tibbit.
