#59, M1S: два изолированных выхода 24V PNP с открытым коллектором

Фиолетовый Tibbit-модуль M1S.

Назначение

два изолированных выхода 24V PNP с открытым коллектором

Форм-фактор

M1S

Категория

модуль вывода

Особые требования

---

Питание

5V/20mA (при включённых обоих транзисторах)

Сочетается с

#19, #20, #21

См. также

#03-1, #03-2, #06, #07, #15, #58

Подробности

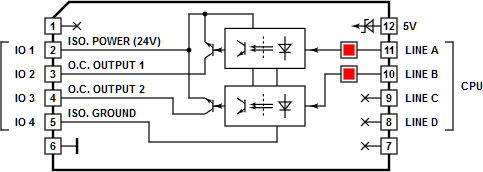

Выходные транзисторы рассчитаны на 24V/0.5A.

Чтобы включить транзистор, установите соответствующую линию управления в LOW. Если линии управления никуда не подключены, по умолчанию на них HIGH (и, следовательно, транзисторы закрыты).

Сочетайте Tibbit #59 с устройствами с клеммными колодками - #20 (девять клеммных колодок) или #21 (четыре клеммные колодки).

Светодиоды

Два красных светодиода подключены к двум линиям управления транзисторами. Светодиоды горят при уровне LOW на линиях управления (то есть когда транзисторы открыты).

Типовая схема подключения

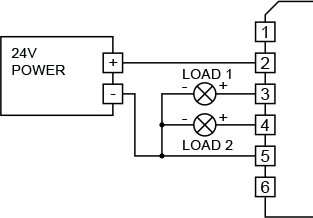

На схеме ниже показаны внешний источник питания 24V и две нагрузки, подключённые к выходам Tibbit-модуля #59.

Схема подключения двух нагрузок от внешнего источника питания 24V к выходам Tibbit-модуля #59.
