#03-2, M1S: два маломощных реле (конфигурация 2)

Фиолетовый Tibbit M1S.

Назначение

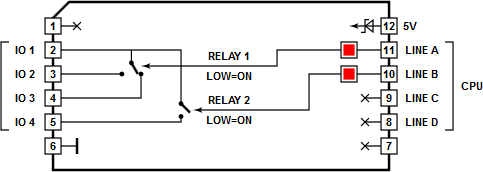

два механических маломощных реле с объединёнными средними (общими) контактами. У реле 1 выведены нормально замкнутый и нормально разомкнутый контакты, у реле 2 - только нормально разомкнутый.

Форм-фактор

M1S

Категория

выходной модуль

Особые требования

---

Питание

5V/60mA (при включённых обоих реле)

Сочетается с

#19, #20, #21

См. также

#03-1, #06, #07, #15, #58, #59

Подробности

Реле рассчитаны на 1A/30V.

Чтобы включить реле, установите на соответствующей управляющей линии LOW. Если линии не подключены, на них по умолчанию устанавливается HIGH (и реле, соответственно, выключены).

Объединяйте Tibbit #03-2 с устройствами-клеммными колодками: #20 (девять клеммных колодок) или #21 (четыре клеммные колодки).

Светодиоды

Два красных светодиода подключены к двум управляющим линиям реле. Светодиоды горят при НИЗКОМ уровне на управляющих линиях (то есть когда реле включены).
