#06, M2T: два мощных реле

Фиолетовый Tibbit M2T.

Назначение

два механических мощных реле с нормально разомкнутыми и нормально замкнутыми контактами

Форм-фактор

M2T

Категория

выходной модуль

Особые требования

---

Питание

5V/140mA (при включённых обоих реле)

Сочетается с

#19, #20, #21

См. также

#03-1, #03-2, #07, #15, #58, #59

Подробности

Номинальная коммутационная способность контактов этих реле - 16A/48V (активная нагрузка).

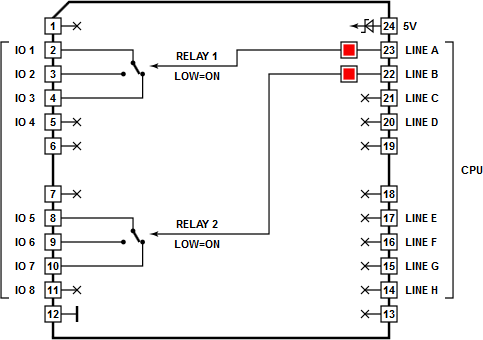

Чтобы включить реле, установите на соответствующей управляющей линии LOW. Если линии не подключены, на них по умолчанию устанавливается HIGH (и реле, соответственно, выключены).

Объединяйте Tibbit #06 с #20 (девять клеммных колодок).

Светодиоды

Два красных светодиода подключены к двум управляющим линиям реле. Светодиоды горят при НИЗКОМ уровне на управляющих линиях (то есть когда реле включены).
