#03-1, M1S: два маломощных реле (конфигурация 1)

Фиолетовый Tibbit M1S.

Назначение

два механических маломощных реле с независимыми нормально разомкнутыми контактами

Форм-фактор

M1S

Категория

выходной модуль

Особые требования

---

Питание

5V/60mA (при включённых обоих реле)

Сочетается с

#19, #20, #21

См. также

#03-2, #06, #07, #15, #58, #59

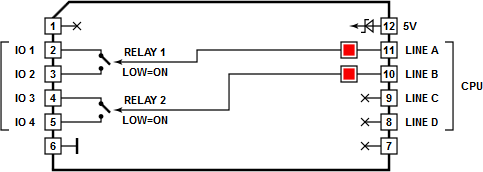

Подробности

Реле рассчитаны на 1A/30V.

Чтобы включить реле, установите на соответствующей управляющей линии LOW. Если линии не подключены, на них по умолчанию устанавливается HIGH (и реле, соответственно, выключены).

Объединяйте Tibbit #03-1 с устройствами-клеммными колодками: #20 (девять клеммных колодок) или #21 (четыре клеммные колодки).

Светодиоды

Два красных светодиода подключены к двум управляющим линиям реле. Светодиоды горят при НИЗКОМ уровне на управляющих линиях (то есть когда реле включены).
