Слоты и тайлы для Tibbit-модулей

Если вы соблюдаете электрические требования к Tibbit-модулям, использовать и соединять их можно как угодно. В этом руководстве изложен структурированный подход, основанный на слотах и тайлах для Tibbit-модулей. Именно он применяется в Tibbo Project System.

Термин слот для Tibbit (или просто слот) обозначает посадочное место для Tibbit-модуля. «Слот» здесь не означает физическое гнездо, в которое вставляется Tibbit. Это место на плате, где может разместиться Tibbit-модуль. Это не значит, что физических гнёзд нет. Более того, чаще всего Tibbit-модули устанавливаются именно в физические гнёзда. На наших платах Tibbo Project PCB (TPP) размера 2 и размера 3 на каждый слот для Tibbit приходится пара физических гнёзд.

Строже говоря, термином слот для Tibbit мы называем посадочные места для устройств C1 или M1 одинарной ширины. Разумеется, слоты для модулей M1 и C1 различаются.

На следующих схемах показан фрагмент TPP3 - один тайл со слотами (S5), (S6), (S7) и (S8).

Слот для Tibbit под модули «M» занимает 7 x 14 «квадратов» платы (один «квадрат» равен 2.54 x 2.54 мм) и имеет два шестивыводных физических гнезда. Устройствам M2 нужны два расположенных рядом слота для Tibbit. На первой схеме (S5) и (S7) - слоты «M». Обратите внимание на стрелку с пометкой M2: она показывает, что устройство M2 займёт и S5, и S7.

Слот для Tibbit под модули «C» занимает 7 x 4.5 «квадрата» платы. Устройства C2 занимают два слота для Tibbit. На рисунке выше (S6) и (S8) - слоты «C». Обратите внимание, что эта пара слотов использует одно общее 11-выводное физическое гнездо. Так сделано потому, что у устройств C2 по 11 выводов.

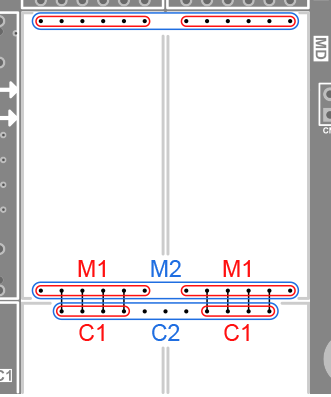

Пара слотов «M» и пара слотов «C» вместе образуют тайл, как показано на первом рисунке. На второй схеме видно, как выводы модулей M1, M2, C1 и C2 вставляются в слоты тайла.

На одном тайле могут разместиться Tibbit-модули разных размеров в различных сочетаниях:

• До двух устройств C1 и до двух устройств M1
• До двух устройств C1 и одно устройство M2
• Одно устройство C2 и до двух устройств M1
• До двух модулей H1
