«Узкие» Tibbit-модули C1

Tibbit-модули C1 - «разъёмы» одинарной ширины. Они занимают один слот «C» на стандартном тайле и устанавливаются рядом с Tibbit-модулями «M». Ширина и высота модулей C1 такие же, как у устройств M1T. У Tibbit-«разъёмов» есть крючки, которые цепляются за край основной платы и добавляют механической устойчивости.

Некоторые модули C1 - это просто разъёмы, например гнездо питания или клеммная колодка. Другие «чувствуют» внешний мир: температуру, влажность, вибрацию и так далее.

Tibbit-модули C1 всегда оранжевые и никогда не имеют светодиодов состояния.

Выводы ввода-вывода

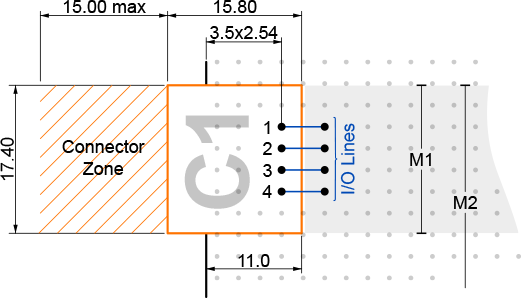

У модулей C1 один ряд из четырёх выводов:

Все четыре вывода - линии ввода-вывода, напрямую соединённые с четырьмя линиями ввода-вывода соседнего слота «M».

Выделенных выводов земли и питания нет. Многим модулям C1 земля и питание всё равно не нужны: в них только разъёмы и ничего больше.

Если подключённому внешнему устройству нужны земля и (или) питание, они должны поступать от соседнего Tibbit-модуля «M». Земля и питание нужны и модулям C1 типа «датчик».

Например, Tibbit #28 - датчик освещённости. В нём есть активная схема, которой требуется питание 5V. Два вывода этого устройства - тактовый сигнал и данные I²C, третий вывод - питание +5V, оставшийся - земля. Такое устройство C1 нужно использовать вместе с Tibbit #00-3, который пропускает две линии интерфейса I²C и подаёт питание и землю.
