Сканкод · дистрибьютор в РФ и СНГ#01, M1S: четырёхлинейный порт RS232
Подробности
Это стандартный «простой» порт RS232. Этот Tibbit построен на обычном приёмопередатчике RS232 (мы используем Zywyn ZT232F).
Для «обычных» применений RS232 этот Tibbit нужно подключить к линиям TX и RX UART процессора (см. [SER]). Планируете использовать и управление потоком RTS/CTS? Тогда понадобится ещё и доступная линия прерывания (см. [INT]).
Если объединить Tibbit #01 с Tibbit #19 (разъём DB9M), получится последовательный порт со стандартным назначением контактов на DB9M:
| #1 | <нет соединения> |
| #2 | RX (вход) |
| #3 | TX (выход) |
| #4 | <нет соединения> |
| #5 | Земля |
| #6 | <нет соединения> |
| #7 | RTS (выход) |
| #8 | CTS (вход) |
| #9 | <нет соединения> |
Tibbit #01 можно также сочетать с #20 (девять клеммных колодок). Использовать #21 (четыре клеммные колодки) тоже можно, если землю удастся взять в другом месте (у #21 собственной линии земли нет).

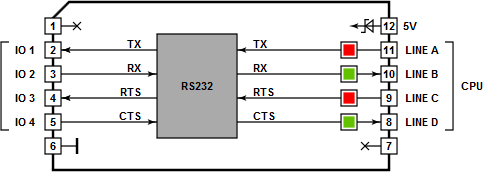

Светодиоды
Светодиодов четыре: два красных и два зелёных. Красные подключены к линиям TX и RTS, зелёные - к RX и CTS. Все светодиоды буферизованы (логическими элементами) и загораются при низком уровне на линиях управления.
