Подробности
У этого последовательного порта одна пара линий +/-485, поэтому он работает только в полудуплексном режиме.
Направлением передачи управляет линия RTS: для приёма данных (данные поступают на хост-плату Tibbo Project PCB) на ней должен быть LOW, для передачи - HIGH.
Для корректной работы линия RTS должна быть привязана к выводу и настроена как выход. Это делается через свойства ser.rtsmap и io.enabled.
Объединяйте Tibbit #05 с устройствами-клеммными колодками: #20 (девять клеммных колодок) или #21 (четыре клеммные колодки).
Версии Tibbit
В исходной версии этого Tibbit линии IO3 и IO4 не использовались.
В ревизии B этого Tibbit на IO3 выведено питание 5V, а на IO4 - GND. Кроме того, между линиями +/-RS485 на плате установлен согласующий резистор 120Ω (корпус 0402). Он добавлен для удобства пользователей.
Устройства ревизии B помечены небольшой круглой наклейкой с буквой «B» на боковой стороне Tibbit.
Светодиоды

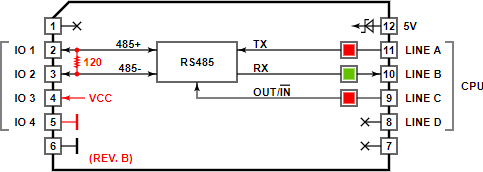

Всего три светодиода: два красных и один зелёный. Красные подключены к выходам TX и OUT/-IN, зелёный - ко входу RX. Все светодиоды буферизованы (логическими элементами) и горят при НИЗКОМ уровне на соответствующих линиях.
Выход VCC (IO 3) этого Tibbit берётся от шины 5V платы TPS. При большой нагрузке на выходе VCC ток, потребляемый от шины 5V платы TPS, может заметно вырасти. Поэтому используйте надёжный Tibbit питания или другой устойчивый способ питания TPS, чтобы избежать просадок напряжения. По той же причине будьте осторожны, если на одной плате TPS установлено несколько таких Tibbit.
