#54, M1S: четыре входа «сухой контакт»

Зелёный Tibbit-модуль M1S.

Назначение

четыре входа «сухой контакт»; внешние выключатели нужно устанавливать между входными клеммами и системной землёй.

Форм-фактор

M1S

Категория

модуль ввода

Особые требования

---

Питание

5V/40mA

Сочетается с

#19, #20, #21 (ограниченное использование)

См. также

#04-1, #04-2, #04-3, #04-4, #04-05, #04-06, #04-07, #04-08

Подробности

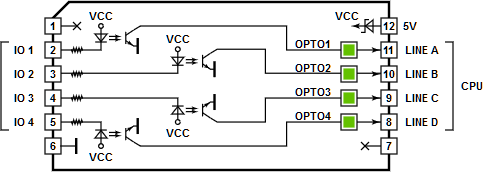

В отличие от Tibbit-модуля #04, этому устройству для управления входами внешнее питание не требуется: замыкание входа на системную землю активирует этот вход и устанавливает на соответствующей линии управления LOW.

Обратите внимание: это не «изолированные входы», хотя в их схеме есть оптопары. Тем не менее оптический каскад защищает вашу систему от шума, электростатических разрядов (ESD), выбросов и других внешних помех.

Сочетайте этот Tibbit с устройствами с клеммными колодками - #20 (девять клеммных колодок) или #21 (четыре клеммные колодки). Учтите, что линии земли у этого Tibbit-модуля нет, поэтому землю придётся «позаимствовать» в другом месте. Земля сразу доступна на контакте 5 Tibbit-модуля #20.

Светодиоды

Четыре зелёных светодиода подключены к четырём линиям управления. Светодиод горит при уровне LOW на линии управления (то есть когда соответствующий вход замкнут на системную землю).
