#53, M2S: изолированный АЦП 4-20mA

Зелёный Tibbit-модуль M2T.

ЭТОТ TIBBIT НЕ РЕКОМЕНДУЕТСЯ ДЛЯ НОВЫХ РАЗРАБОТОК И СКОРО БУДЕТ СНЯТ С ПРОИЗВОДСТВА

РАССМОТРИТЕ ВМЕСТО НЕГО TIBBIT #61-1 ИЛИ #61-2

Назначение

изолированный АЦП 4-20mA

Форм-фактор

M2T

Категория

модуль ввода

Особые требования

--- (изолированное питание +/-15V вырабатывается внутри)

Питание

5V/100mA

Сочетается с

#19, #20, #21

См. также

#61-1, #61-2, #13, #31, #43-1, #43-2, #52

Подробности

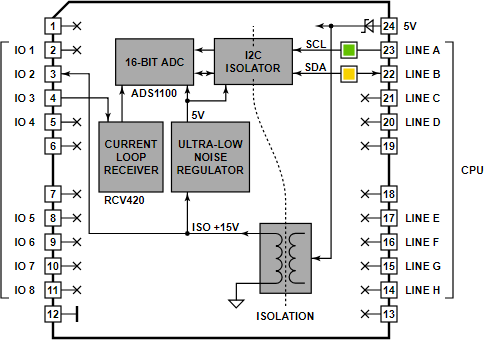

Этот Tibbit - аналого-цифровой преобразователь (АЦП) на входном каскаде приёмника токовой петли RCV420 и 16-битной микросхеме АЦП ADC1100. Чтобы снизить шум и повысить разрешение, у этого Tibbit-модуля собственный изолированный домен питания.

Погрешность преобразования полной шкалы у этого Tibbit-модуля не превышает 2%, а эффективное разрешение без мерцания (flicker-free) составляет 15 бит.

Сочетайте этот Tibbit с #21 (четыре клеммные колодки), #20 (девять клеммных колодок) или #19 (разъём DB9M). Использовать последний для подключения к входам измерителя можно, но это встречается нечасто.

Светодиоды

Есть один красный и один жёлтый светодиод. Красный подключён к линии SCL интерфейса I²C, жёлтый - к линии SDA.

Пример проекта

Использование Tibbit-модуля #53 показано в тестовом проекте на Tibbo BASIC. Он находится здесь: https://github.com/tibbotech/CA-Test-Tibbit-53.
