#04-8, M1S: четыре оптовхода 24V, общая земля

Зелёный Tibbit M1S.

Назначение

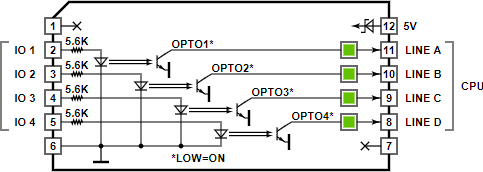

четыре входа на оптронах, клемма (-) подключена к земле системы, клеммы (+) независимые

Форм-фактор

M1S

Категория

входной модуль

Особые требования

---

Питание

5V/40mA

Сочетается с

#19, #20, #21 (ограниченное применение)

См. также

#04-1, #04-2, #04-3, #04-4, #04-05, #04-06, #04-07, #54

Подробности

Этот Tibbit оптимизирован для номинального входного напряжения 24V. Если не добавлять внешний резистор, эти входы срабатывают примерно при 13V. Прямой ток не должен превышать 10mA, что ограничивает максимальное входное напряжение примерно 30V. Если нужно подать более высокое входное напряжение, добавьте внешние резисторы.

Учтите, что это не «изолированные входы»: у них общая линия земли с остальной системой. Тем не менее оптический каскад защищает систему от помех, электростатических разрядов (ESD), выбросов напряжения и других внешних воздействий.

Объединяйте Tibbit #04-8 с устройствами-клеммными колодками: #20 (девять клеммных колодок) или #21 (четыре клеммные колодки).

Светодиоды

Четыре зелёных светодиода подключены к четырём управляющим линиям. Светодиоды горят при НИЗКОМ уровне на управляющих линиях (то есть когда через диоды оптронов проходит ток).
