#04-3, M1S: три изолированных входа, общий (+)

Зелёный Tibbit M1S.

Назначение

три оптически изолированных входа с общим (+). Входы полностью изолированы от земли системы.

Форм-фактор

M1S

Категория

входной модуль

Особые требования

---

Питание

5V/35mA

Сочетается с

#19, #20, #21

См. также

#04-1, #04-2, #04-4, #04-05, #04-06, #04-07, #04-08, #54

Подробности

Если не добавлять внешний резистор, эти входы срабатывают примерно при 2V. Прямой ток не должен превышать 10mA, что ограничивает максимальное входное напряжение примерно 5V. Если нужно подать более высокое входное напряжение, добавьте внешние резисторы.

Объединяйте Tibbit #04-3 с устройствами-клеммными колодками: #20 (девять клеммных колодок) или #21 (четыре клеммные колодки).

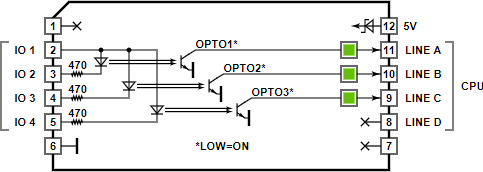

Светодиоды

Три зелёных светодиода подключены к трём управляющим линиям. Светодиоды горят при НИЗКОМ уровне на управляющих линиях (то есть когда через диоды оптронов проходит ток).
