#04-5, M1S: два изолированных входа 24V

Зелёный Tibbit M1S.

Назначение

два оптически изолированных входа с независимыми клеммами. Входы полностью изолированы от земли системы.

Форм-фактор

M1S

Категория

входной модуль

Особые требования

---

Питание

5V/30mA

Сочетается с

#19, #20, #21

См. также

#04-1, #04-2, #04-3, #04-4, #04-06, #04-07, #04-08, #54

Подробности

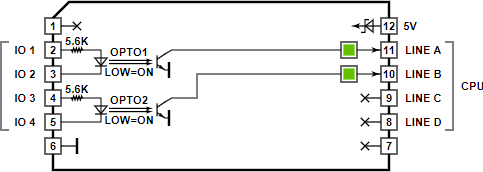

Этот Tibbit оптимизирован для номинального входного напряжения 24V. Если не добавлять внешний резистор, эти входы срабатывают примерно при 13V. Прямой ток не должен превышать 10mA, что ограничивает максимальное входное напряжение примерно 30V. Если нужно подать более высокое входное напряжение, добавьте внешние резисторы.

Объединяйте Tibbit #04-5 с устройствами-клеммными колодками: #20 (девять клеммных колодок) или #21 (четыре клеммные колодки).

Светодиоды

Два зелёных светодиода подключены к двум управляющим линиям. Светодиоды горят при НИЗКОМ уровне на управляющих линиях (то есть когда через диоды оптронов проходит ток).
