#22, M1S: измеритель температуры для датчиков RTD

Зелёный Tibbit формата M1S.

Назначение
измеритель температуры для датчиков RTD
Форм-фактор
Категория
входной модуль
Особые требования
---
Питание
5V/10mA
Сочетается с
См. также

Подробности

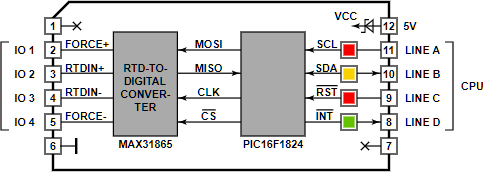

Tibbit #22 построен на 15-разрядной микросхеме преобразователя RTD в цифровой код MAX31865. Этот Tibbit работает с платиновыми датчиками RTD (PT-RTD) сопротивлением от 100Ω до 1,000Ω. Демонстрационное приложение на Tibbo BASIC (см. ниже) поддерживает датчики PT100, PT200, PT500 и PT1000 (тип выбирается в коде, см. файл main.tbs).

Кроме MAX31865, на Tibbit #22 установлен микроконтроллер PIC16F1824. Он связывает микросхему преобразователя с главным процессором платы-хозяина TPP (Tibbo Project PCB). С подходящей прошивкой его можно использовать и для предварительной обработки данных (например, для усреднения измерений, чтобы повысить точность).

Tibbit #22 сочетается с #21 (четыре клеммные колодки), #20 (девять клеммных колодок) или #19 (разъём DB9M). Использовать последний для подключения проводов ко входам измерителя можно, но это редкость.

Tibbit #22 очень точен. Вот результаты сравнения измерений Tibbit #22 с калибратором технологических процессов Fluke 726:

  • Датчик PT100: измерения Tibbit #22 отличались от показаний калибратора не более чем на 0.5°C в диапазоне температур от -100°C до +400°C. За пределами этого диапазона погрешность не превышала 2.5°C.
  • Датчик PT1000: измерения Tibbit #22 отличались от показаний калибратора не более чем на 0.5°C в диапазоне температур от -125°C до +550°C. За пределами этого диапазона погрешность не превышала 2.5°C.

Подключение датчика RTD

Датчик можно подключать по двух- или четырёхпроводной схеме. При двухпроводном подключении система не может компенсировать погрешность из-за сопротивления кабеля, поэтому такая схема подходит, когда кабель датчика короткий:

Схема двухпроводного подключения к Tibbit #22.

Четырёхпроводное подключение устраняет погрешность из-за сопротивления кабеля. Его рекомендуется применять, когда датчик расположен на некотором расстоянии от Tibbit:

Схема четырёхпроводного подключения к Tibbit #22.

Светодиоды

Установлены два красных, один жёлтый и один зелёный светодиод. Первый красный светодиод подключён к линии SCL интерфейса I²C, второй - к линии -RST микроконтроллера PIC. Жёлтый светодиод подключён к линии SDA интерфейса I²C. Зелёный светодиод сидит на линии -INT.

Пример проекта

Работу с Tibbit #22 иллюстрирует тестовый проект на Tibbo BASIC. Найти его можно здесь: https://github.com/tibbotech/CA-Test-Tibbit-22.
