C1 + M1

Устройства C1 и M1 соединены четырьмя линиями интерфейса:

У модулей C1 нет выделенных линий земли и питания. Иногда такие линии просто не нужны.

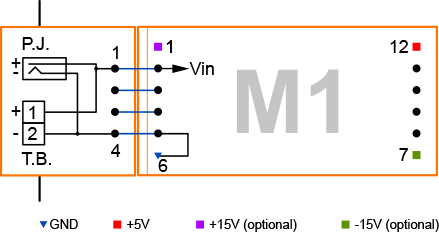

Однако некоторым устройствам C1, например #18 (вход питания), нужно подключение к земле системы. Tibbit #18 создан для работы с Tibbit-модулями источников питания #09 и #10, а также с более новым Tibbit-модулем питания с широким диапазоном входных напряжений #33. Эти устройства «M» выдают землю на выводе 5, и проблема решена. Входное напряжение питания (V_in) подаётся через вывод 1:

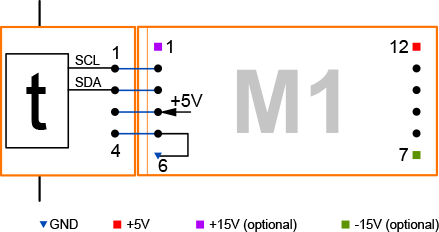

Несколько модулей C1 реализуют различные датчики: температуры, влажности, давления и др. Им нужны и земля, и питание +5V; их обеспечивает Tibbit «M» #00-3. Этот Tibbit-модуль передаёт землю через вывод 5 и выдаёт питание +5V через вывод 4:
