C2 + M2

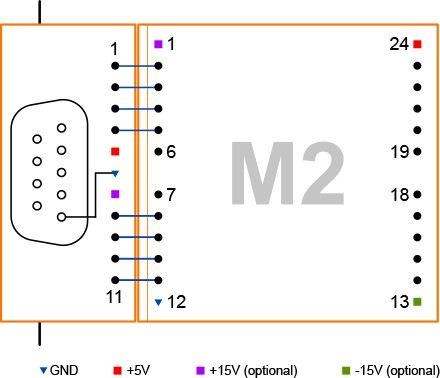

Устройства C2 и M2 соединены восемью линиями интерфейса.

У Tibbit-модулей C2 есть выделенные выводы земли, +5V и +15V. Ниже показано, как используется линия земли. В Tibbit #19 есть разъём DB9M, которому нужна линия земли. Поскольку у устройств C2 есть выводы земли, расходовать одну из восьми линий интерфейса не нужно: все линии можно использовать по назначению. Это пригодится для Tibbit #02 (порт RS232/422/485), задействующего все восемь линий.
