Назначение выводов ввода-вывода и их функции

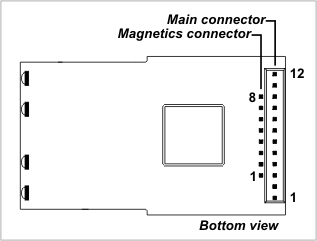

У EM203 два разъёма:
- Основной разъём
- Разъём магнитной части
В зависимости от версии EM203 разъём магнитной части может быть припаян направленным вверх или вниз, как описано в разделе «Габаритные размеры».

Функции и описание выводов
Основной разъём
| Номер вывода | Название сигнала | Направление | Описание |
| #1 | MD* | Вход | Вывод выбора режима |
| #2 | RST | Вход | Сброс, активный уровень - высокий |
| #3 | P3 DTR* | Вход/выход Выход | Линия ввода-вывода общего назначения Выход Data terminal ready |
| #4 | P2 DSR* | Вход/выход Вход | Линия ввода-вывода общего назначения Вход Data set ready |
| #5 | L3 SG* | Выход Выход | Выход светодиода 3 Линия управления зелёным светодиодом состояния |
| #6 | L4 SR* | Выход Выход | Выход светодиода 4 Линия управления красным светодиодом состояния |
| #7 | VCC | Положительный вход питания, номинал 5V, +/- 5%, около 220mA | |
| #8 | GND | Земля | |
| #9 | RX | Вход | Линия приёма последовательного порта |
| #10 | TX | Выход | Линия передачи последовательного порта |
| #11 | P4 CTS/SEL* | Вход/выход Вход | Линия ввода-вывода общего назначения Вход Clear to send; вход выбора полного дуплекса/полудуплекса |
| #12 | P5 RTS/DIR* | Вход/выход Выход | Линия ввода-вывода общего назначения Выход Request to send (режим полного дуплекса); выход управления направлением данных (режим полудуплекса) |
* Реализуется в прошивке (поддерживается через прошивку).
Функции линий, определяемые прошивкой приложения, показаны синим цветом.
Разъём магнитной части
| Номер вывода | Название сигнала |
| #1 | RX+ |
| #2 | RX- |
| #3 | AVCC |
| #4 | --- |
| #5 | --- |
| #6 | GND |
| #7 | TX+ |
| #8 | TX- |
