Информация для заказа и технические характеристики

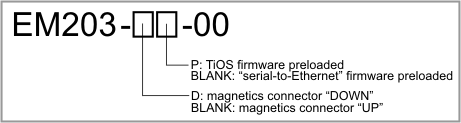

EM203 выпускается в нескольких вариантах. Название модели EM203 начинается с «EM203», за ним следуют две «буквы опций» и двузначный «номер ревизии».

Буквы опций

Буквы опций в названии модели EM203 несут смысл, даже когда пропущены.

Буква опции 1

Буква опции	Описание
D	Магнитный разъём «вниз» (DOWN)
Нет буквы	Магнитный разъём «вверх» (UP)

Буква опции 2

Буква опции	Описание
P	Предзагружена прошивка TiOS
Нет буквы	Предзагружена прошивка Serial-to-Ethernet

Номера ревизий

Номер ревизии	Описание
02	Предзагружена прошивка Serial-to-Ethernet Не программируется Прошивка TiOS не поддерживается
03	Предзагружена прошивка TiOS (если не указано иное) Программируется на Tibbo BASIC/C Поддерживает прошивку Serial-to-Ethernet

Поскольку ревизия «02» не поддерживает прошивку TiOS, название «EM203-P-02» недопустимо.

Примеры допустимых названий моделей

Название модели	Описание
EM203-DP-03	Предзагружена прошивка TiOS Магнитный разъём «вниз» (DOWN) Программируется на Tibbo BASIC/C Поддерживает прошивку Serial-to-Ethernet
EM203-P-03	Предзагружена прошивка TiOS Магнитный разъём «вверх» (UP) Программируется на Tibbo BASIC/C Поддерживает прошивку Serial-to-Ethernet
EM203-D-02	Предзагружена прошивка Serial-to-Ethernet Магнитный разъём «вниз» (DOWN) Не программируется Прошивка TiOS не поддерживается
EM203-02	Предзагружена прошивка Serial-to-Ethernet Магнитный разъём «вверх» (UP) Не программируется Прошивка TiOS не поддерживается

Комбинация модулей EM203 и RJ203

EM203 можно заказать вместе с модулем RJ203. Чтобы получить оба модуля в собранном виде, укажите в заказе «RJ203+EM203».

Название модели	Описание
EM203 RJ203-02	Комбинация модулей RJ203 + EM203-02. Аппаратная ревизия «-02».
EM203 RJ203-03	Комбинация модулей RJ203 + EM203-03 (программируется на Tibbo BASIC/C). Аппаратная ревизия «-03».

Технические характеристики

Интерфейсы Ethernet	10/100BaseT Ethernet, Auto-MDIX, магнитные компоненты не встроены
Последовательные порты	1 порт, уровни CMOS
Возможности UART	Скорость до 115'200 бит/с; чётность: нет/чётная/нечётная/маркер/пробел, 7/8 бит на символ; полнодуплексный режим UART с дополнительным управлением потоком* и полудуплексный режим UART с автоматическим управлением направлением; линии RX, TX, RTS, CTS, DTR и DSR*
Светодиоды	x4: красный и зелёный светодиоды состояния*, жёлтый и зелёный светодиоды состояния Ethernet
Макс. ток нагрузки каждой линии ввода-вывода	10mA
Поддерживаемые сетевые протоколы*	UDP, TCP, ICMP (ping)* и DHCP*
Номинальное напряжение питания (вывод VCC)	DC 5.0V, +/- 5%
Сброс устройства	Корректный сброс должен обеспечиваться снаружи, вывод RST имеет активный ВЫСОКИЙ уровень
Макс. рабочий ток	220mA
Рабочая температура	от -20 до +70 °C
Рабочая относительная влажность	10-90%
Габаритные размеры (без выводов)	30.1x18.1x5.5mm
Упаковка	Устройства EM203: лоток, 30 модулей в лотке Комбинация модулей EM203+RJ203: туба, 10 модулей в тубе
Соответствие RoHS	RoHS 3
Соответствие стандартам CE	Излучение: EN 55032:2015+A11:2020 Class B Помехоустойчивость: EN 55035:2017+A11:2020 EN 61000-4-2:2009 EN IEC 61000-4-3:2020 EN 61000-4-4:2012 EN 61000-4-6:2014 EN 61000-4-8:2010
Соответствие стандартам ISED	ISED Canada ICES-003 Issue 7 Class B ANSI C63.4:2014 amended as per ANSI C63.4a:2017
Соответствие стандартам UKCA	Излучение: BS EN 55032:2015+A11:2020 Class B Помехоустойчивость: BS EN 55035:2017+A11:2020 BS EN 61000-4-2:2009 BS EN IEC 61000-4-3:2020 BS EN 61000-4-4:2012 BS EN 61000-4-6:2014 BS EN 61000-4-8:2010

Все характеристики приведены для справки. Tibbo не несёт ответственности за возможные ошибки в этом руководстве и не обязуется обновлять содержащуюся в нём информацию.
