Сканкод · дистрибьютор в РФ и СНГЛинии Ethernet и данные о разъёме с магнитной частью
Функции и описание выводов
| Номер вывода | Название сигнала | Направление | Описание |
| Разъём магн. части, #1 | RX+ | Вход | Порт Ethernet, положительная линия дифференциальной входной пары сигналов |
| Разъём магн. части, #2 | RX- | Вход | Порт Ethernet, отрицательная линия дифференциальной входной пары сигналов |
| Разъём магн. части, #9 | TX+ | Выход | Порт Ethernet, положительная линия дифференциальной выходной пары сигналов |
| Разъём магн. части, #10 | TX- | Выход | Порт Ethernet, отрицательная линия дифференциальной выходной пары сигналов |
| Разъём магн. части, #11 | AVCC | Выход | «Чистый» выход питания 1.8V для магнитной схемы |

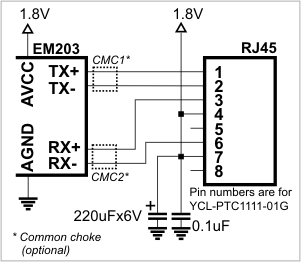

Порт Ethernet модуля EM203 поддерживает стандарт 10/100BaseT. Однако встроенной магнитной части Ethernet в модуле нет. Поэтому внешнюю магнитную схему нужно подключить к выводам TX+, TX-, RX+, RX- и AVCC. Вывод AVCC даёт «чистое» питание для магнитной схемы, чувствительной к шумам; выходное напряжение - 1.8V.
Снижение электромагнитных помех
Чтобы снизить электромагнитные помехи (EMI), на линии TX и RX можно дополнительно установить синфазные дроссели. При правильном выборе они почти не влияют на «полезные» сигналы Ethernet, но заметно уменьшают нежелательные помехи.
Не соединяйте выводы AVCC и VCC.
Это приведёт к необратимому повреждению EM203.
Размещение на главной печатной плате

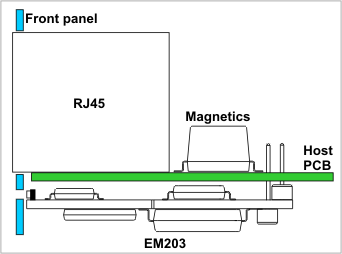

Один из способов установки EM203 на главную печатную плату показан на схеме ниже:
- EM203 устанавливается на нижней стороне главной платы.
- Стандартный разъём RJ45 и магнитная схема размещаются на верхней стороне платы. Можно также использовать разъём RJ45 со встроенной магнитной частью.
При такой конфигурации EM203 занимает минимум места на плате, а его светодиоды расположены рядом с передней панелью главного устройства. Небольшое отверстие или окно в корпусе главного устройства позволяет видеть светодиоды снаружи.
Другой вариант - объединить EM203 с модулем разъёма с магнитной частью RJ203. Артикулы для заказа такой комбинации см. в разделе «Информация для заказа и характеристики».
