EM120/EM200EV

Внимание

Это устаревшее устройство. Информация приведена в том виде, в каком была задокументирована изначально, с небольшими исправлениями и правками для ясности и стиля.

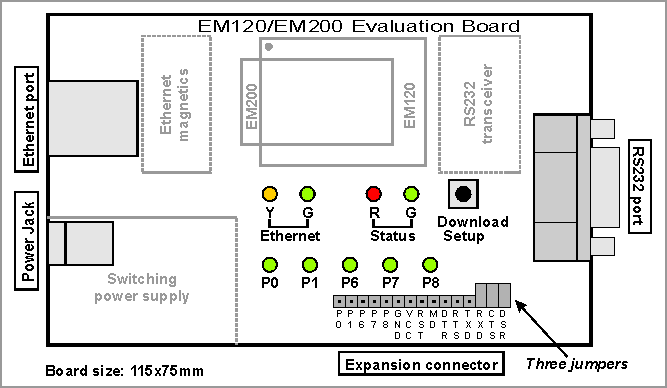

Отладочная плата EM120/EM200EV - удобный способ проверить встраиваемые модули EM120 (который больше не поддерживается как программируемое устройство) и EM200. На плате есть:

слот для установки EM120 или EM200
разъём питания и импульсный стабилизатор питания (12VDC в 5VDC, номинальный ток блока питания не менее 500mA)
разъём RJ45 и магнитные компоненты 10/100BaseT Ethernet (во встроенном виде в EM120 и EM200 их нет)
разъём DB9M RS232 и трансивер RS232 (поддерживаются сигналы RX, TX, RTS, CTS, DTR, DSR)
кнопка настройки (подключена к линии MD установленного EM120/EM200)
два светодиода Ethernet и два светодиода состояния (подключены к линиям LED EM120/200)
пять дополнительных светодиодов, подключённых к линиям P0, P1 и P6~8 установленного EM120/EM200
15-контактный разъём расширения даёт доступ к последовательным выводам и выводам ввода-вывода общего назначения установленного EM120/EM200 (поэтому все линии ввода-вывода на этом разъёме имеют уровни TTL)
