Линии питания, сброса и выбора режима

EM200 следует питать от стабилизированного источника постоянного тока с номинальным выходным напряжением 5V (допуск ±5%). Модуль потребляет примерно 220mA (в режиме 100BaseT). Очень важно обеспечить подходящее питание: плохо построенная схема может повлиять на работу EM200. Советуем использовать схему импульсного источника питания. Один (но не единственный) пример такой схемы приведён ниже.

Корректный внешний сброс обязателен! Импульс сброса должен быть активным высокого уровня (HIGH). Настоятельно не советуем использовать дешёвые RC-цепи и другие ненадёжные способы формирования импульса сброса. Сброс должен подаваться всё время, пока напряжение питания ниже 4.6V. Рекомендуем использовать специализированную микросхему сброса с детектором снижения напряжения, например MAX810. Длительность импульса сброса должна быть не менее 50ms, считая с момента, когда напряжение питания превысило 4.6V.

Если EM200 служит сопроцессором связи в более крупной системе со своим процессором, линией RST модуля EM200 можно управлять и через вывод ввода-вывода общего назначения «хост»-микроконтроллера. У многих микроконтроллеров после включения питания выводы ввода-вывода по умолчанию находятся в состоянии HIGH, поэтому при включении хост-устройства на EM200 будет подан корректный сброс. Хост-микроконтроллеру остаётся лишь вовремя снять сброс с EM200, переключив линию ввода-вывода в состояние LOW.

Функция линии MD описана в разделе Кнопка настройки (MD) (линия).

Схема источника питания

Подойдёт много схем источников питания. Схема ниже используется в Tibbo. Она работает с входным напряжением в диапазоне 9V~30V.

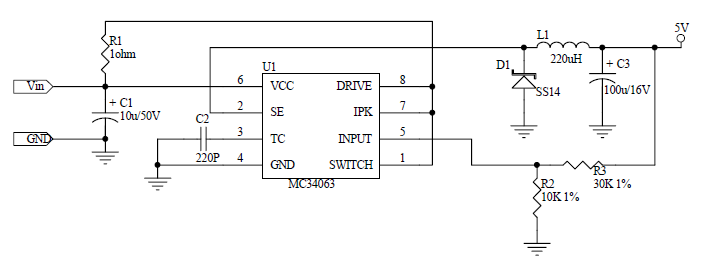

Схема источника питания.

Примечания:

  • U1 (MC35063) - очень популярная микросхема питания производства ON Semiconductor.
  • R1 очень важен. Это всего лишь 1Ω (один!), но мы настоятельно не рекомендуем его опускать.
  • R2 и R3 - с «допуском 1%» (высокоточные), поскольку они определяют выходное напряжение источника питания.
  • Конденсаторы C1 и C3: не используйте SMD-конденсаторы, применяйте обычные алюминиевые конденсаторы для монтажа в отверстия. Это заметно снижает шум источника питания.
  • Это аналоговая схема, поэтому важна топология платы. Приложите разумные усилия, чтобы разводка была хорошей.
Совет

В идеале с помощью осциллографа стоит посмотреть, какой «прямоугольный сигнал» формирует источник питания при низком и высоком входном напряжении, а также при лёгкой и тяжёлой нагрузке. Готовых рецептов здесь нет - пробуйте и смотрите, что подходит для вашей схемы.
