15-контактный разъём расширения платы EM120/EM200EV имеет следующее назначение контактов:
| P0 | Подключён к выводу P0 EM120/EM200 |
| P1 | Подключён к выводу P1 EM120/EM200 |
| P6 | Подключён к выводу P6 EM120/EM200 |
| P7 | Подключён к выводу P7 EM120/EM200 |
| P8 | Подключён к выводу P8 EM120/EM200 |
| GND | Земля |
| VCC | +5V от EM120/EM200EV. Доступный «запасной» ток - около 50mA |
| RST | Сброс (активный уровень HIGH) от EM120/EM200EV. Сигнал формирует микросхема сброса на плате. Тот же сигнал подаётся на вывод RST установленного EM120/EM200. |
| MD | Подключён к кнопке загрузки/настройки на EM120/EM200EV. Сигнал подключён к выводу MD установленного EM120/EM200. |
| DTR | Подключён к выводу P3 (DTR) EM120/EM200 |
| RTS | Подключён к выводу P5 (RTS) EM120/EM200 |
| TX | Подключён к выводу TX EM120/EM200 |
| RX | Подключён к выводу RX EM120/EM200 |
| CTS | Подключён к выводу P4 (CTS) EM120/EM200 |
| DSR | Подключён к выводу P2 (DSR) EM120/EM200 |
Выходные сигналы, которые присутствуют и на разъёме DB9M, и на разъёме расширения (DTR, RTS, TX), переключать не нужно. Например, линия TX (выход) установленного EM120/EM200 подключена и к микросхеме-трансиверу RS232, и к разъёму расширения. Для входных сигналов (RX, CTS, DSR) должна быть возможность отключить микросхему-трансивер RS232 от установленного EM120/EM200. Для этого служат три перемычки (вместе с выводами RX, CTS и DSR разъёма расширения).

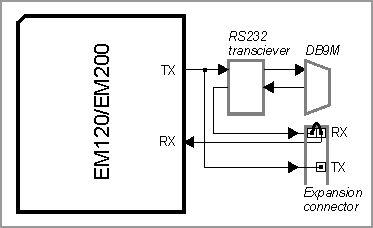

Например, когда перемычка RX замкнута, вывод RX установленного EM120/EM200 получает сигнал от трансивера RS232. Когда перемычка разомкнута, на вывод RX разъёма расширения можно подать сигнал RX уровня TTL от вашей внешней платы. Это показано на рисунке ниже:
Максимальная нагрузка для всех линий типа CMOS (P0, P1, ... RX, TX...) - 10mA.
