Последовательный порт и линии ввода-вывода общего назначения

У EM200 есть последовательный порт (линии RX, TX) и девять линий ввода-вывода общего назначения (GPIO0~GPIO8). Все эти линии - типа CMOS. Максимальный ток нагрузки каждой линии ввода-вывода - 10mA.

Последовательный порт EM200 может работать в одном из трёх режимов: UART, Wiegand или clock/data. Все три режима подробно описаны в документации по объекту ser.

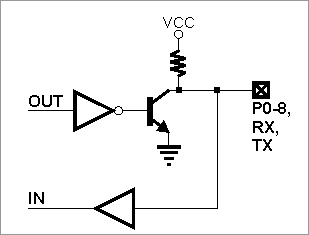

Упрощённая структура линий ввода-вывода EM200 показана на принципиальной схеме ниже. Все линии «квазидвунаправленные», их можно рассматривать как выходы с открытым коллектором и слабым подтягивающим резистором к питанию. Явного управления направлением нет. Чтобы «измерить» внешний сигнал на выводе, сначала на линии OUT нужно установить HIGH. Внешний сигнал LOW на выводе допустим, даже если внутри на нём выдаётся HIGH.

Управление линиями ввода-вывода подробно описано в документации по объекту io.
