Описание
TPP2
TPP2 Gen2
TPP3
TPP3 Gen2
LTPP3
Аппаратные хар-ки
BASIC
Модели

TPP3Плата Tibbo Project PCB - представляет из себя программируемую печатную плату, на которой разведены все необходимые элементы (программируемый чип, обвязка питания, микросхемы сброса и т.д.) для быстрого старта работы, а также предусмотрены площадки, для установки внешних модулей ввода/вывода (tibbits - тиббиты). Все это позволяет разрабатывать аппаратную часть собственного устройства автоматизации в рекордно короткие сроки.


Легкий в изучении язык программирования Tibbo Basic, бесплатная удобная среда разработчика (Tibbo IDE), отладка программ прямо через Ethernet, готовые объекты и аппаратные события для удобства работы, бесплатные примеры программ с открытыми исходниками, а также совместимость прошивок со встраиваемыми модулями EM от Tibbo - все это позволяет быстро и качественно разработать собственную прошивку для уникального устройства автоматизации.


Каждая плата имеет определенное количество посадочных мест для тиббитов, установка которых осуществляется без пайки и каких-либо спец-материалов. Расположите необходимые Тиббиты, поместите данный "конструктор" в универсальный корпус Tibbo Project Box, и вы получите экономичное, персонализированное устройство автоматизации в котором нет ненужных элементов.


По своей сути, плата представляет наш модуль EM1000, только "развернутый" в виде платы с контактными площадками (вместо пинов ввода/вывода, чтобы избежать пайки). Таким образом, TPP наследует свойства EM1000 - ethernet порт, флеш-память, часы реального времени и т.д. Если вы уже работали с нашими модулями EM, то вы научитесь работать с платой за 20-30 минут.

tpp2TPP2 – это плата Tibbo Project среднего размера. Имеет 3 секции: 6 «М» и 6 «С» посадочных мест. На плате можно сконфигурировать до 4 последовательных портов, 12 реле, 24 оптически-развязанных входа, ШИМ, ЦАП, АЦП, выходы с открытым коллектором и т.д.


Плата TPP2 идеально подходит для небольших систем, где не требуется большого количества линий ввода/вывода. TPP2 поддерживает ЖК экран с клавиатурой, что позволяет использовать ее в приложениях с человеко-машинным интерфейсом (HMI).


В проекте TPP2 может использоваться просто как плата или помещаться в средний корпус TPB2 или TPB2L (для приложений с HMI), на котором установлен графический ЖК дисплей (320х240) и сенсорная 4-х кнопочная клавиатура. В варианте с корпусом вы получаете полноценное завершенное устройство автоматизации.


TPP2 может использоваться на многих рынках автоматизации: системы сбора данных, автоматической идентификации, автоматизации заводов, магазинов, гостиниц, центры обработки данных, системы безопасности и мониторинга. Плата может использоваться любителями электроники для построения собственных уникальных устройств для домашней автоматики.


Имея достаточное количество посадочных мест на плату одновременно можно установить (или подключить внешние) датчики температуры, влажности, давления, освещения и сейсмо-детекторы. При использовании определенных Тиббитов плата может управлять устройствами по ИК каналу управления через эмуляцию стандартных команд ИК пультов.

TPP2 Gen2

TPP2(G2) — PCB (размер 2, поколение 2) — это программируемая на Tibbo BASIC/C плата с Ethernet и возможностью подключения Wi-Fi* и GPRS**. У платы четыре UART.

На трех группах сокетов TPP2(G2), состоящих из 6 Tibbit-модулей и 6 Tibbit-коннекторов, можно организовать до четырех обычных последовательных портов, до 12 реле или до 24 опто-изолированных входов, цифровых выходов с поддержкой ШИМ, выходов с открытым коллектором или иных вводов/выводов.

Этот продукт можно использовать как пустую плату (без ОС) или собранную в TPB2 - размер 2. Плата совместима с/может быть собрана в TPB2L, которая в включает в себя светодиоды (320x240) и сенсорную клавиатуру с 4 кнопками.




TPP2(G2) отлично подходит для систем со средним количеством линий ввода/вывода. Поскольку плата может управлять TFT-дисплеем и клавиатурой, она подходит для приложений, требующих наличия человеко-машинного интерфейса (HMI).

Плата также применима для сбора данных и autoID-проектов, а также в системах автоматического управления и контроля, на производстве, в центрах по обработке и хранению данных, в системах обеспечения безопасности, в магазинах и гостиницах.

Поддержка TPP2(G2) осуществляется через наш online-конфигуратор, который позволяет задать необходимые параметры и заказать TPS-устройство с Тиббитами и опциями по своему выбору.


* Требуется дополнительный модуль расширения Wi-Fi GA1000 (TPP2 включает в себя соответствующий сокет GA1000).
** Требуется Tibbit №47 (GPRS) для 1 или 2 группы сокетов.

Основные характеристики

  • Производительность в 5-80 раз выше, чем у первоначальной платы TPP2
  • 10/100 Base-T Ethernet-порт с разъемом RJ45 (с индуктивной гальванической развязкой)
  • Возможность подключения Wi-Fi (требуется GA1000)
  • Возможность подключения GPRS (требуется Tibbit #47)
  • 4 UART поддерживают потоки serial, Wiegand и clock/data
  • 4 синхронных последовательных порта с режимами SPI и I2C
  • 24 линии ввода/вывода в 3 группах (6 сокетов для модулей + 6 сокетов для коннекторов)
  • Коннектор для TFT-дисплея TPB2L
  • Коннектор для сенсорной клавиатуры TPB2L
  • Встроенный зуммер
  • Встроенные светодиоды, MD (кнопка setup) и кнопка reset
  • Встроенные RTC с резервным суперконденсатором
  • 1MБ flash-памяти под прошивку TiOS и приложение + 1MБ под файловую систему
  • 2КБ EEPROM
  • Питание: 5В (используйте тиббиты питания для других схем питания)

TPP3TPP3 – это плата Tibbo Project большого размера: 7 секция на 14 «М» и 14 «С» посадочных мест. На плате можно сконфигурировать до 4 последовательных портов, 25 реле, 47 оптически-развязанных входов, ШИМ, АЦП, ЦАП, выходы с открытым коллектором и т.д.


Имея большое количество посадочных мест для модулей ввода/вывода можно увеличить гибкость системы, предлагая в конфигурации несколько вариантов питания (+5В, +12В, PoE и т.д.). Установив тиббиты питания можно увеличить общую мощность системы или обеспечить бесперебойность питания путем дублирования питания несколькими независимыми источниками.


В проекте TPP3 может использоваться как просто плата или помещаться в универсальный корпус TPB3, завершая полноценное корпусное устройство автоматизации.


TPP3 может использоваться в проектах, которые не требуют человеко-машинного интерфейса (HMI). Также плата подходит для случаев, где требуется значительное количество каналов ввода/вывода.


Учитывая, чтоTPP3 может заменять ПЛК или нести самостоятельный функционал (например, как устройство контроля доступа или другое устройство автоматизации), плата имеет большой спектр рынков использования: автоматизация фабрик, магазинов, лабораторий, зданий, гостиниц и т.д. Помимо прочего, учитывая простоту программирования и отладки, данное решение идеально подходит для любителей электроники для создания собственных устройств домашней автоматики или других самостоятельных коммерческих или некоммерческих проектов.

TPP3 Gen2

TPP3(G2) — PCB (размер 3, поколение 2) — это программируемая на Tibbo BASIC/C плата с Ethernet, а также возможностью подключения Wi-Fi* и GPRS**. У платы четыре UART.

На семи группах сокетов TPP3(G2), состоящих из 14 Tibbit-модулей и 14 Tibbit-коннекторов, можно организовать до четырех обычных последовательных портов, до 25 реле или до 47 опто-изолированных входов, цифровых выходов с поддержкой ШИМ, выходов с открытым коллектором или иных вводов/выводов.

Этот продукт можно использовать как пустую плату (без ОС) или собранную в TPB3- размер 3.




Плата TPP3(G2) отлично подходит для приложений без человеко-машинного интерфейса (HMI), но предполагающих значительное количество линий ввода/вывода и/или функций.

Плату TPP3(G2) можно использовать для замены простых PLC-контроллеров или для работы в системе безопасности, обеспечения контроля доступа. Плата также применима в домашних системах автоматического управления и контроля, на производстве, в лаборатории, в магазинах, гостиницах и пр. Поддержка TPP3(G2) осуществляется через наш online-конфигуратор, который позволяет задать необходимые параметры и заказать TPS-устройство с Тиббитами и опциями по своему выбору.

* Требуется дополнительный модуль расширения Wi-Fi GA1000 (TPP3 включает в себя соответствующий сокет GA1000).
** Требуется Tibbit №47 (GPRS) для 1, 2, 3 или 4 группы сокетов.


Основные характеристики



  • Производительность в 5-80 раз выше, чем у первоначальной платы TPP3
  • 10/100 Base-T Ethernet-порт с разъемом RJ45 (с индуктивной гальванической развязкой)
  • Возможность подключения Wi-Fi(требуется GA1000)
  • Возможность подключения GPRS (требуется Tibbit №47)
  • 4 UART поддерживают потоки serial, Wiegand и clock/data
  • 4 синхронных последовательных порта с режимами SPI и I2C
  • 47 линии ввода/вывода в 7 группах (14 сокетов для модулей + 14 сокетов для коннекторов)
  • Встроенный зуммер
  • Встроенные светодиоды, MD (кнопка setup) и кнопка reset
  • Встроенные RTC с резервным суперконденсатором
  • 1MБ flash-памяти под прошивку TiOS и приложение + 1MБ под файловую систему
  • 2КБ EEPROM
  • Питание: 5В (используйте тиббиты питания для других схем питания)

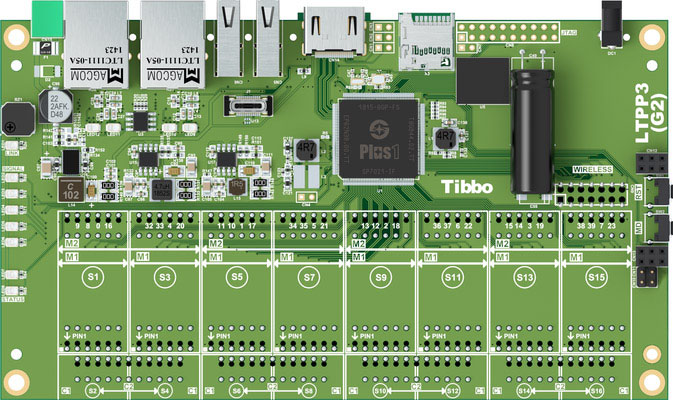

LTPP3

LTPP3 — это основанная на Linux OC TPS-плата с Ethernet, а также возможностью подключения Wi-Fi* и GPRS**. Это модульная система на базе мощного процессора Cortex-A8 Sitara (1Ггц), с четырьмя UART и двумя CAN-контроллерами.

LTPP3 идеально подходит для приложений без человеко-машинного интерфейса (HMI), но предусматривающих значительное количество линий ввода/вывода и/или иных функций. На семи группах сокетов LTPP3, состоящих их 14 Tibbit-модулей и 14 Tibbit-коннекторов, можно организовать до 25 реле или 47 опто-изолированных входов, цифровых выходов с поддержкой ШИМ, выходов с открытым коллектором или иных вводов/выводов.

Tibbo предполагает множество сценариев использования платы LTTP3. По одному из сценариев плата приобретается вместе с лицензией Embedded AggreGate. Embedded AggreGate превращает плату в компактный AggreGate-сервер, позволяющий заниматься быстрой разработкой и внедрением IOT-приложений. Также возможен вариант разработки ПО платы в node.js и, в ближайшем будущем, на языке Tibbo BASIC/C (в настоящий момент осуществляется портирование TiOS под Linux).



Этот продукт можно использовать как пустую плату (без ОС) или собранную в TPB3 - размер 3.

Поддержка LTPP3 осуществляется через наш online-конфигуратор, который позволяет задать необходимые параметры и заказать TPS-устройство с Тиббитами и опциями по своему выбору. * Требуется дополнительный модуль расширения Wi-Fi GA1000L (LTPP3 включает в себя соответствующий сокет для GA1000L).

** Требуется Тиббит №47 (GPRS) для 1, 2, 3 или 4 группы сокетов.


  • Процессор Cortex-A8 Sitara (1Ггц) - производство Texas Instruments
  • 10/100 Base-T Ethernet-порт со встроенным разъемом RJ45 (с индуктивной гальванической развязкой)
  • Возможность подключения Wi-Fi (требуется дополнительный модуль Wi-Fi GA1000L*)
  • Возможность подключения GPRS (требуется Тиббит №47)
  • 4 UART поддерживают потоки serial, Wiegand* и clock/data*
  • 2 CAN-порта*
  • 4 синхронных последовательных порта с режимами SPI и I2C*
  • 51 линия ввода/вывода в 7 группах (14 сокетов для модулей + 14 сокетов для коннекторов)
  • Встроенный зуммер + 96Ггц stereo audio line out*, mic. in*
  • Встроенные светодиоды, MD (кнопка setup) и кнопка reset
  • Встроенные RTC с резервным суперконденсатором
  • 512Mб DDR3 SDRAM +
  • 512Mб NAND flash
  • Опционально слот для micro SD* (реализован как Tibbit-коннектор)
  • 2КБ EEPROM
  • Питание: 5В (используйте Тиббиты питания для других схем питания)

* Возможно на плату потребуется установить дополнительное аппаратное обеспечение (Тиббиты и пр.)

Общие характеристики плат:

  • Платы созданы на высокопроизводительном чипе T1000 с тактовой частотой 88MГц
  • Порт 10/100BaseT Ethernet с функцией auto-MDIX (работа с кабелем ethernet любой распайки)
  • Опционально: интерфейс WiFi (при использовании модуля GA1000).
  • Flash-память размером 1024 Кб. Используется для хранения прошивки и данных.
  • 2 КБ EEPROM памяти.
  • RTC (Real Time Clock) - часы реального времени с супер-конденсатором для резервного питания.
  • Восемь Светодиодных индикаторов:
    • Для отображения основного состояния - зеленый и красный светодиоды;
    • Для мониторинга статуса Ethernet соединения - желтый светодиод;
    • Пять синих светодиодов (могут быть использованы для индикации уровня Wi-Fi сигнала).
  • Звуковой индикатор.
  • Программно-аппаратный PLL
  • Надежная схема сброса защищает от выгорания элементов платы при подачи питания или скачках напряжения.
  • Энергопотребление платы без модулей ввода/вывода: 300мА при 5В (100BaseT, PLL включен, все светодиодные индикаторы выключены).
  • Обновление прошивки и отладка пользовательских ПО прямо через сеть Ethernet.

Аппаратные характеристики для платы TPP2:

  • Плата имеет 3 секции: 6"M"+6"C" посадочных мест, 24 линий ввода/вывода):
    • Четыре посадочных места с UART:
      • Скорость 921,600bps;
      • Проверка четности: None/even/odd/mark/space;
      • Режим передачи данных: 7/8 бит;
      • Режим дуплекса с возможностью управления потоком;
      • Полу-дуплексный режим с управлением направления передачи данных;
      • Работа с протоколами Wiegand,Clock/data
    • Шесть посадочных мест с линиями аппаратного прерывания;
    • Одно посадочное место с возможностью использования PoE.
  • Возможность опционального подключения ЖК экрана и 4-х кнопочной сенсорной клавиатуры.
  • Размеры: 94x94 мм.

Аппаратные характеристики для платы TPP3:

  • Плата имеет 7 секций: 14"M"+14"C" посадочных мест, 47 линий ввода/вывода:
    • Четыре посадочных места с UART:
      • Скорость 921,600bps;
      • Проверка четности: None/even/odd/mark/space;
      • Режим передачи данных: 7/8 бит;
      • Режим дуплекса с возможностью управления потоком;
      • Полу-дуплексный режим с управлением направления передачи данных;
      • Работа с протоколами Wiegand,Clock/data
    • Восемь посадочных мест с линиями аппаратного прерывания;
    • Одно посадочное место с возможностью использования PoE.
  • Размеры: 165x94 мм.

Программные объекты:

  • Lcd — Работа с ЖК дисплеем (подключается как опция).
  • Kp — Работа 4-х кнопочной клавиатурой(подключается как опция).
  • Sock — Поддержка сокетов (до 16 UDP, TCP, HTTP сессий).
  • Net — Управление портом Ethernet.
  • Wln — Объект для работы с интерфейсом Wi-Fi (при использовании опционального модуля GA1000).
  • Ssi — до 4 каналов последовательных синхронных интерфейсов (для SPI, I2C...).
  • Ser — отвечает за последовательные UART порты.
  • Io — Работа с линиями прерываний, общего назначения, портами.
  • Rtc — Часы реального времени.
  • Fd — Работа с flash памятью.
  • Stor — Доступ к памяти EEPROM.
  • Romfile — Доступ к файловым ресурсам (фиксированные данные).
  • Pppoe — Протокол для доступа в Интернет (через ADSL-модем).
  • Ppp — Поддержка протокола для доступа в Интернет через последовательный модем (GPRS и т.д.).
  • Pat — Управление светодиодами состояния.
  • Beep — Управление звуковым индикатором.
  • Button — Объект для управления программируемой кнопкой.
  • Sys — отвечает за общую функциональность устройства.

Группы функций: функции работы со строками (в общей сложности 27!), функции преобразования даты/времени (8), функции шифрования/расчета кэша (AES128, RC4, MD5, SHA-1), и другие.

Типы переменных: Byte, char, integer (word), short, dword, long, real, string, а также пользовательские массивы и структуры.

TPP2
Плата среднего размера. 3 секции: 6"M" и 6"C" площадок под модули ввода/вывода.
160 $
TPP3

Плата большого размера. 7 секций: 14"M" и 14"C" площадок под модули ввода/вывода

172 $
TPP2 Gen 2
Плата среднего размера (Gen 2). 3 секции: 6"M" и 6"C" площадок под модули ввода/вывода
160 $
TPP3 Gen 2
Плата большого размера (Gen 2). 7 секций: 14"M" и 14"C" площадок под модули ввода/вывода
172 $
LTPP3
Плата большого размера для OS Linux. 7 секций: 14"M" и 14"C" площадок под модули ввода/вывода
231 $
