Линии питания, сброса и выбора режима

* Реализовано в прошивке (поддерживается через прошивку)

Модуль EM203A следует питать от стабилизированного источника питания DS с номинальным выходным напряжением 5V (допуск +/- 5%). Потребление тока EM203A составляет примерно 220mA (в режиме 100BaseT).

Внешний сброс обязателен! Импульс сброса должен быть активным высоким уровнем. Настоятельно не рекомендуется использовать дешёвые RC-цепочки и другие ненадёжные способы формирования сброса. Сброс должен удерживаться, пока напряжение питания ниже 4.6V. Рекомендуется использовать выделенную микросхему сброса с контролем просадки напряжения (brownout detection), например MAX810. Длительность импульса сброса должна быть не менее 50ms, отсчитываемых с момента, когда напряжение питания превысит 4.6V.

Если EM203A используется как сопроцессор связи в более крупной системе с собственным процессором, допустимо также управлять линией RST модуля EM203A через линию ввода-вывода общего назначения «ведущего» микроконтроллера. Выводы ввода-вывода многих микроконтроллеров после включения питания по умолчанию находятся в состоянии HIGH, поэтому сброс будет подан на EM203A параллельно со сбросом микроконтроллера. Ведущему микроконтроллеру остаётся лишь снять сброс с EM203A в подходящий момент, переключив линию ввода-вывода в LOW.

Линия MD модуля EM203A используется для выбора рабочего режима EM203A и/или его прошивки приложения. Вывод выполняет следующие функции:

• При включении питания EM203A проверяет состояние входа MD. Если вход MD находится в HIGH, EM203A проверяет и запускает прошивку приложения, загруженную во внутреннюю FLASH-память. Если вход MD находится в LOW, EM203A переходит в режим последовательного обновления прошивки.
• Когда уже работает прошивка serial-to-Ethernet, линия MD используется, чтобы перевести EM203A в режим последовательного программирования.

Когда EM203A используется как сопроцессор в ведущей системе, линией MD может также управлять ведущий микроконтроллер. Возможность управлять обеими линиями RST и MD позволяет ведущему микроконтроллеру переключать рабочие режимы EM203A.

Схема питания

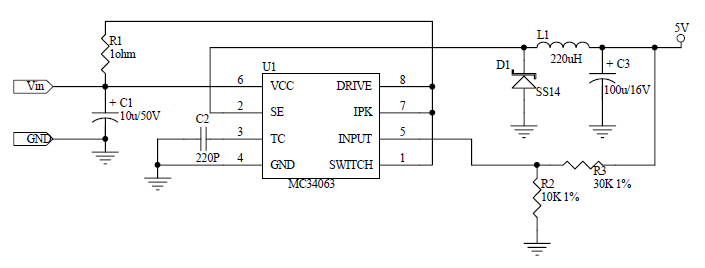

Подойдут многие схемы питания. Ниже показана схема, которую использует Tibbo. Схема работает с входным напряжением в диапазоне 9-24V.

Примечания:

• U1 - распространённая микросхема питания производства ON SEMICONDUCTOR.
• Конденсаторы C1 и C2: не используйте SMD-конденсаторы, применяйте обычные алюминиевые конденсаторы с выводами для монтажа в отверстия. Это заметно снижает шум, который создаёт источник питания.
• Это аналоговая схема, поэтому топология платы важна. Приложите разумные усилия к хорошей разводке.
