Назначение и функции выводов ввода-вывода

У EM203A два разъёма - основной и разъём магнетики. В зависимости от версии EM203A разъём магнетики может быть напаян вверх или вниз, как описано в разделе Габаритные размеры.

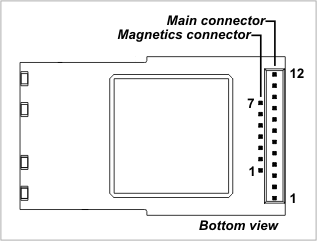

Назначение выводов EM203A

Основной разъём

#1MD*ВходВывод выбора режима
#2RSTВходСброс, активный высокий уровень
#3

P3

DTR*

Вход/выход

Выход

Линия ввода-вывода общего назначения

Выход «терминал данных готов»

#4

P2

DSR*

Вход/выход

Вход

Линия ввода-вывода общего назначения

Вход «набор данных готов»

#5**

L3

SG*

Выход

Выход

Светодиодный выход 3

Линия управления зелёным светодиодом состояния

#6**

L4

SR*

Выход

Выход

Светодиодный выход 4

Линия управления красным светодиодом состояния

#7**VCCПоложительный вход питания, 5V номинал, +/- 5%, около 220mA
#8**GNDЗемля
#9RXВходЛиния приёма последовательного порта
#10TXВыходЛиния передачи последовательного порта
#11

P4

CTS/SEL*

Вход/выход

Вход

Линия ввода-вывода общего назначения

Вход «готов к передаче»; вход выбора полного дуплекса/полудуплекса

#12

P5

RTS/DIR*

Вход/выход

Выход

Линия ввода-вывода общего назначения

Выход «запрос на передачу» (режим полного дуплекса); выход управления направлением данных (режим полудуплекса)

* Реализовано в прошивке (поддерживается через прошивку).

** У устройства EM203A (без опции «D») эти выводы также продолжаются вверх, чтобы потенциально стыковаться с модулем RJ203A.

Разъём магнетики

#1RX+ВходПорт Ethernet, положительная линия дифференциальной пары входного сигнала
#2RX-ВходПорт Ethernet, отрицательная линия дифференциальной пары входного сигнала
#3AVCCВыход«Чистый» выход питания 3.3V для схемы магнетики
#4TX+ВыходПорт Ethernet, положительная линия дифференциальной пары выходного сигнала
#5TX-ВыходПорт Ethernet, отрицательная линия дифференциальной пары выходного сигнала
#6L1(EG)ВыходЛиния управления зелёным светодиодом состояния Ethernet.
#7L2(EY)ВыходЛиния управления жёлтым светодиодом состояния Ethernet.
