Встроенные светодиоды

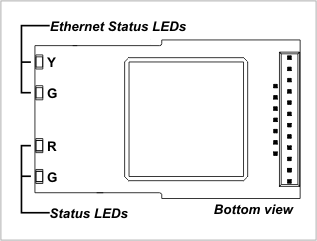

На модуле EM203A четыре встроенных светодиода состояния. Светодиоды расположены на краю платы модуля. В корпусе вашего изделия можно сделать небольшое окно или отверстие, чтобы светодиоды EM203A были видны снаружи. Когда EM203A используется вместе с модулем RJ203A, светодиоды состояния видны через прозрачную часть корпуса RJ203A.

Встроенные светодиоды выполняют следующие функции:

• Жёлтый светодиод состояния Ethernet включается, когда EM203A устанавливает связь с концентратором на скорости 100Mb. При соединении на скорости 10Mb светодиод выключен.
• Зелёный светодиод состояния Ethernet включается, когда в модуль вставлен «живой» Ethernet-кабель. Светодиод кратковременно гаснет при каждом принятом пакете Ethernet.
• Красный и зелёный светодиоды состояния управляются прошивкой EM203A.

Также у EM203A есть четыре линии управления светодиодами, которые позволяют подключить внешние светодиоды параллельно встроенным.
