Линии Ethernet и данные разъёма с магнетикой
| Разъём магн., #1 | RX+ | Вход | Порт Ethernet, положительная линия дифференциальной пары входного сигнала |
| Разъём магн., #2 | RX- | Вход | Порт Ethernet, отрицательная линия дифференциальной пары входного сигнала |
| Разъём магн., #9 | TX+ | Выход | Порт Ethernet, положительная линия дифференциальной пары выходного сигнала |
| Разъём магн., #10 | TX- | Выход | Порт Ethernet, отрицательная линия дифференциальной пары выходного сигнала |
| Разъём магн., #11 | AVCC | Выход | «Чистый» выход питания 3.3V для схемы магнетики |

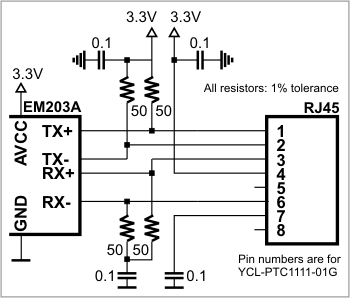

Порт Ethernet модуля EM203A - типа 100/10BaseT. Встроенная электроника EM203A не включает Ethernet-магнетику, поэтому схему магнетики нужно подключить снаружи к выводам TX+, TX-, RX+, RX- и AVCC. Вывод AVCC выдаёт чистое питание для схемы магнетики, очень чувствительной к шумам. Напряжение на выходе AVCC - 3.3V.
Внимание | Не соединяйте выводы AVCC и VCC между собой! Это необратимо повредит EM203A. |
Один из вариантов реализации Ethernet-части - использовать модуль разъёма с магнетикой RJ203.
