Сканкод · дистрибьютор в РФ и СНГНазначение выводов ввода-вывода и функции выводов

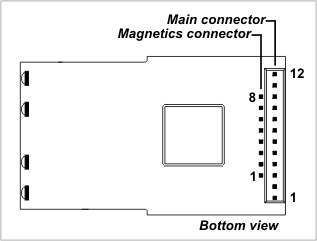

У EM203 два разъёма - основной разъём и разъём магнетиков. В зависимости от версии EM203 разъём магнетиков может быть припаян выводами вверх или вниз, как описано в разделе Механические размеры.
Основной разъём
| #1 | MD* | Вход | Вывод выбора режима |
| #2 | RST | Вход | Сброс, активный высокий уровень |
| #3 | P3 DTR* | Вход/выход Выход | Линия ввода-вывода общего назначения Выход «терминал данных готов» |
| #4 | P2 DSR* | Вход/выход Вход | Линия ввода-вывода общего назначения Вход «набор данных готов» |
| #5 | L3 SG* | Выход Выход | Выход светодиода 3 Линия управления зелёным светодиодом состояния |
| #6 | L4 SR* | Выход Выход | Выход светодиода 4 Линия управления красным светодиодом состояния |
| #7 | VCC | Положительное питание, номинал 5V, +/- 5%, прибл. 220mA | |
| #8 | GND | Земля | |
| #9 | RX | Вход | Линия приёма последовательного порта |
| #10 | TX | Выход | Линия передачи последовательного порта |
| #11 | P4 CTS/SEL* | Вход/выход Вход | Линия ввода-вывода общего назначения Вход «готов к передаче»; вход выбора полного/полудуплекса |
| #12 | P5 RTS/DIR* | Вход/выход Выход | Линия ввода-вывода общего назначения Выход «запрос на передачу» (режим полного дуплекса); выход управления направлением данных (режим полудуплекса) |
* Реализовано в прошивке (поддерживается через прошивку).
Разъём магнетиков
| #1 | RX+ | Вход | Порт Ethernet, положительная линия дифференциальной пары входного сигнала |
| #2 | RX- | Вход | Порт Ethernet, отрицательная линия дифференциальной пары входного сигнала |
| #3 | AVCC | Выход | «Чистое» питание 1.8V для схемы магнетиков |
| #4 | --- | --- | --- |
| #5 | --- | --- | --- |
| #6 | GND | Земля | |
| #7 | TX+ | Выход | Порт Ethernet, положительная линия дифференциальной пары выходного сигнала |
| #8 | TX- | Выход | Порт Ethernet, отрицательная линия дифференциальной пары выходного сигнала |
