Сканкод · дистрибьютор в РФ и СНГЛинии Ethernet и данные jack/magnetics
| Разъём магнетиков, #1 | RX+ | Вход | Порт Ethernet, положительная линия дифференциальной пары входного сигнала |
| Разъём магнетиков, #2 | RX- | Вход | Порт Ethernet, отрицательная линия дифференциальной пары входного сигнала |
| Разъём магнетиков, #9 | TX+ | Выход | Порт Ethernet, положительная линия дифференциальной пары выходного сигнала |
| Разъём магнетиков, #10 | TX- | Выход | Порт Ethernet, отрицательная линия дифференциальной пары выходного сигнала |
| Разъём магнетиков, #11 | AVCC | Выход | «Чистое» питание 1.8V для схемы магнетиков |

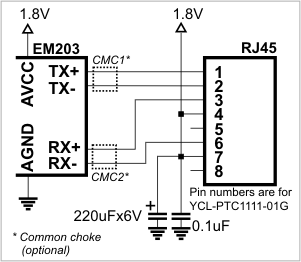

Порт Ethernet EM203 относится к типу 10/100BaseT. Встроенная электроника EM203 не включает магнетики Ethernet, поэтому схема магнетиков должна подключаться внешне к выводам TX+, TX-, RX+, RX- и AVCC. Вывод AVCC выдаёт «чистое» питание для схемы магнетиков, которая очень чувствительна к шуму. Напряжение на выходе AVCC - 1.8V.
Чтобы снизить EMI, при желании можно добавить синфазные дроссели в линии TX и RX. Правильно подобранный синфазный дроссель мало влияет на полезные сигналы Ethernet, но может заметно снизить нежелательные EMI.
Внимание | Не соединяйте выводы AVCC и VCC! Это необратимо повредит EM203. |

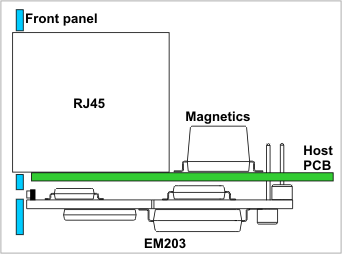

Один из возможных (но не единственный) способов разместить EM203 на основной плате показан на чертеже ниже. EM203 установлен на нижней стороне основной платы, а стандартный разъём RJ45 и магнетики - на верхней стороне платы (можно также использовать разъём со встроенными магнетиками). В такой конфигурации EM203 занимает минимум места на плате, а его светодиоды расположены близко к передней панели устройства. Небольшое окно или отверстие в корпусе устройства позволит видеть светодиоды снаружи.
Ещё один вариант - объединить EM203 с модулем jack/magnetics RJ203.
