Характеристики и информация для заказа

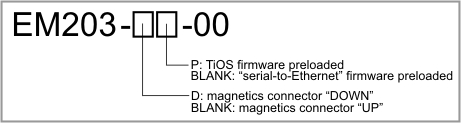

EM203 выпускается в нескольких версиях. Схема обозначения моделей показана ниже:
Примеры допустимых номеров моделей
| Номер модели | Описание |
| EM203-00 | Разъёмы настроены для сочетания с модулем EM203 jack/magnetics; модуль поставляется с прошивкой «serial-to-Ethernet» |
| EM203-D-00 | Разъёмы настроены для монтажа на основную плату; модуль поставляется с прошивкой «serial-to-Ethernet» |
| EM203-DP-00 | Разъёмы настроены для монтажа на основную плату; модуль поставляется с прошивкой TiOS |
Заказ комбинации модулей EM203 и RJ203
EM203 также можно заказать в комбинации с модулем RJ203. Чтобы получить эти два модуля собранными вместе, укажите в заказе «RJ203+EM203», если хотите получить EM203 с предустановленной прошивкой «serial-to-Ethernet», или «RJ203+EM203-P», если хотите получить EM203 с предустановленной прошивкой TiOS.
Характеристики
| Интерфейс Ethernet | 10/100BaseT Ethernet, Auto-MDIX, магнетики не встроены |
| Последовательные порты | 1 порт, уровни CMOS |
| Возможности UART | Скорость до 115'200bps; контроль чётности none/even/odd/mark/space и 7/8 бит на символ; полнодуплексный режим UART с опциональным управлением потоком* и полудуплексный режим UART с автоматическим управлением направлением*; линии RX, TX, RTS*, CTS*, DTR* и DSR*. |
| Светодиоды | x4: красный и зелёный светодиоды состояния*, жёлтый и зелёный светодиоды состояния Ethernet |
| Максимальный ток нагрузки каждой линии ввода-вывода | 10mA |
| Поддерживаемые сетевые протоколы* | UDP*, TCP*, ICMP (ping)* и DHCP*. |
| Номинальное напряжение питания (вывод VCC) | DC 5.0V, +/- 5% |
| Сброс устройства | Сброс должен подаваться внешне; вывод RST имеет активную высокую полярность |
| Максимальный рабочий ток | 220mA |
| Рабочая температура | от -20 до +70 градусов C |
| Относительная влажность при работе | 10-90% |
| Механические размеры (без учёта выводов) | 30.1x18.1x5.5mm |
| Упаковка | Модули EM203: лоток, 30 модулей в лотке Комбинация модулей EM203+RJ203: тубус, 10 модулей в тубусе |
* Реализовано в прошивке (поддерживается через прошивку).
Примечание: все характеристики приведены только для справки. TIBBO не несёт ответственности за любые ошибки, которые могут появиться в этом руководстве, и не обязуется обновлять содержащуюся в нём информацию.
