Встроенные светодиоды

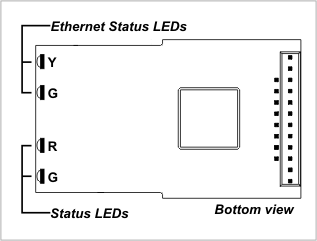

На модуле EM203 четыре встроенных светодиода состояния. Светодиоды расположены на краю платы модуля. В корпусе вашего изделия можно сделать небольшое окно или отверстие, чтобы светодиоды EM203 были видны снаружи (как показано на чертеже в разделе Линии Ethernet и данные jack/magnetics). Когда EM203 используется вместе с модулем RJ203, светодиоды состояния видны через прозрачную часть корпуса RJ203.

Встроенные светодиоды выполняют следующие функции:

• Жёлтый светодиод состояния Ethernet включается, когда EM203 устанавливает связь с концентратором на скорости 100Mb. При соединении на скорости 10Mb светодиод выключен.
• Зелёный светодиод состояния Ethernet включается, когда в модуль вставлен «живой» Ethernet-кабель. Светодиод кратковременно гаснет при каждом принятом пакете Ethernet.
• Красный и зелёный светодиоды состояния управляются прошивкой EM203.

У EM203 также есть четыре линии управления светодиодами, которые позволяют подключить внешние светодиоды параллельно встроенным.
