Тепловой режим

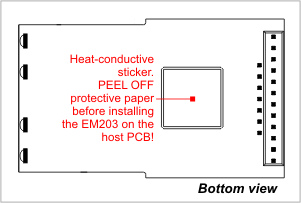

Ethernet-контроллер DM9000B модуля EM203 может сильно нагреваться во время обычной работы модуля. Чтобы помочь модулю отводить избыточное тепло, на верхнюю поверхность DM9000B наклеена специальная теплопроводящая наклейка. Защитную бумагу наклейки ОБЯЗАТЕЛЬНО НУЖНО СНЯТЬ перед установкой модуля на основную плату.

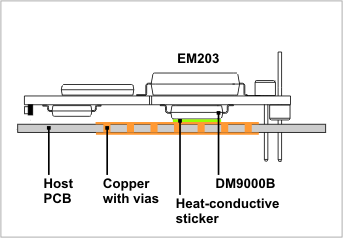

Чтобы дополнительно снизить рабочую температуру EM203, рекомендуется разместить на основной плате медную площадку в контакте с теплопроводящей наклейкой. Лучший результат достигается, когда медная площадка больше, а также когда две медные площадки расположены с обеих сторон основной платы и соединены несколькими крупными переходными отверстиями (vias).
