Установка TCP/IP-соединения с сервером устройств

Настройка сервера устройств для TCP/IP-связи

Самый простой и надёжный способ настроить DS для TCP/IP-связи - использовать Connection Wizard.

• Нажмите Start > Programs > Tibbo > Connection Wizard:

• Нажмите Next.

• Выберите «Configure a Device Server for direct communications with an application on this PC». Нажмите Next.

• Нажмите «Select from the list».

• Выберите DS, с которым хотите работать. Если его IP-адрес некорректен (об этом сообщается в строке состояния), нажмите Change IP.

• Убедившись, что IP-адрес устройства правильный, выберите DS в списке, нажмите Select, чтобы вернуться в мастер, и нажмите Next.

• Выберите «Your application». Нажмите Next.

• Выберите транспортный протокол TCP/IP. Порт не меняйте, но запомните, что это 1001. Он понадобится позже.

• Задайте нужные последовательные параметры. Запомните, что вы выставили, - это может понадобиться позже (или для раздела Установка последовательного соединения с сервером устройств). Если вы собираетесь выполнять тест петлёй (loopback), установите управление потоком RTS/CTS в Disabled или remote.

• Это просто экран с итогами. Нажмите Finish.

Теперь известны IP-адрес и порт этого сервера устройств, и он настроен на приём входящих TCP-соединений. Переходим к следующему этапу:

Настройка HyperTerminal для TCP/IP-связи

Продолжаем с того места, где остановились в разделе Задание правильных параметров при запуске. Чтобы установить TCP/IP-соединение с сервером устройств, откройте выпадающий список «Connect using» и выберите TCP/IP (Winsock):

Затем введите IP-адрес и номер порта, которые мы получили ранее из DS Manager:

Теперь нажмите OK.

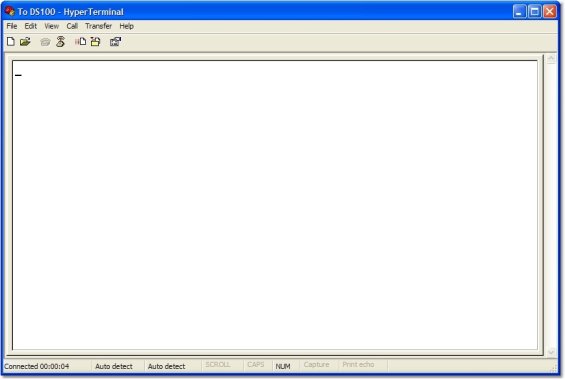

Должен появиться следующий экран:

Поздравляем! Соединение установлено. Продолжите с раздела Отправка команд серверу устройств или Проверка соединения с помощью HyperTerminal.
