Демо №3 - Azure

1. Переведите WM2000 в BLE-фазу режима обновления. Как это сделать, показано на блок-схеме Monitor/Loader V4. Можно также воспользоваться инфографикой с краткой последовательностью действий:

2. Откройте BLE Firmware Updater (нажмите здесь, чтобы открыть веб-приложение в новой вкладке или окне).

3. Нажмите кнопку 4 внизу. Затем нажмите Connect a device (подключить устройство).

4. Выберите свой WM2000 в появившемся диалоге и нажмите Pair (связать).

5. Нажмите Update Firmware From Local File (обновить прошивку из локального файла).

6. В диалоге найдите в репозитории файл azureiot_demo-wm2000.tcu и выберите его. Затем нажмите Open (открыть).

7. Обновление прошивки, Companion App и демонстрационный проект будут загружены в устройство.

Не отключайте питание устройства.

8. Когда обновление завершится, устройство перезагрузится автоматически.

1. Откройте новое окно или вкладку браузера и перейдите на azure.microsoft.com.

2. Нажмите Try Azure for free (попробовать Azure бесплатно).

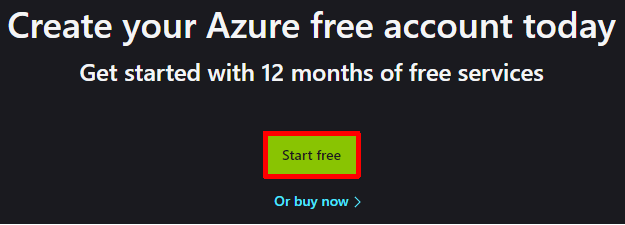

3. Нажмите Start free (начать бесплатно).

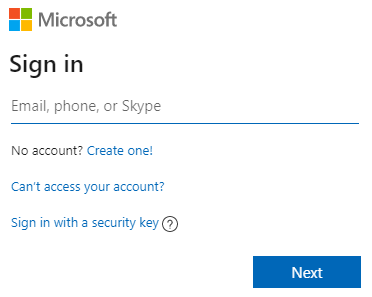

4. Войдите в учётную запись Microsoft или создайте её, либо воспользуйтесь другим способом входа.

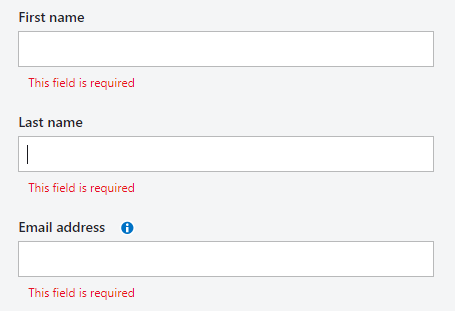

5. Заполните форму создания учётной записи Azure и нажмите Next (далее). Затем Microsoft подтвердит вашу личность по SMS или телефонному звонку. В зависимости от местного законодательства у вас могут также запросить налоговые данные. Наконец, для окончательного подтверждения личности нужно указать кредитную карту. Когда закончите, нажмите Sign up (зарегистрироваться).

Примечание: Tibbo не связана с Microsoft. Для этой демонстрации выбран Azure, потому что это одна из крупнейших в мире облачных платформ, которую часто используют в приложениях Интернета вещей (IoT).

Как сказано на сайте Microsoft Azure, с вашей кредитной карты ничего не спишут, пока вы не перейдёте на платный тариф. Если у вас возникли непредвиденные списания, связанные с Azure, обратитесь за помощью напрямую в Microsoft.

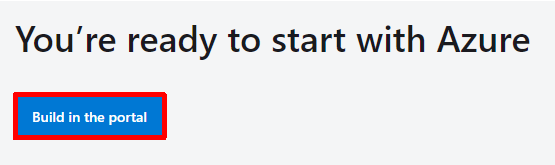

6. После создания учётной записи откроется экран с надписью «You're ready to start with Azure» (вы готовы начать работу с Azure). Нажмите Build in the portal (создавать на портале).

Если учётная запись Azure у вас уже была, войдите в неё и на главной странице Azure нажмите Portal (портал).

7. Найдите «IoT Central Applications».

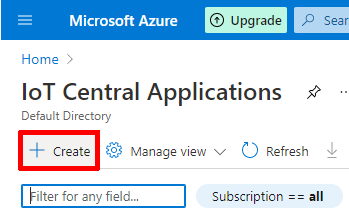

8. Нажмите Create (создать).

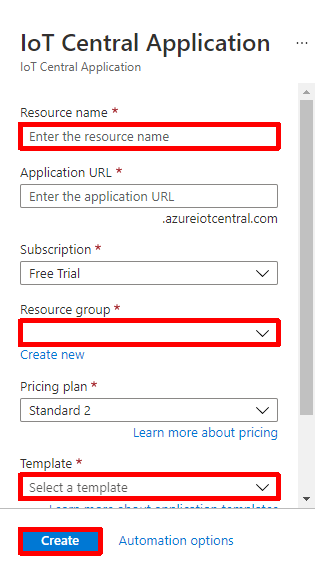

9. Задайте имя приложения. Оно должно быть уникальным, поскольку будет использоваться в URL.

В поле Resource group (группа ресурсов) создайте запись, если у вас её ещё нет.

В поле Template (шаблон) выберите custom application (пользовательское приложение).

В поле Location (расположение), скорее всего, стоит выбрать вариант, ближайший географически к месту развёртывания. Когда закончите, нажмите Create.

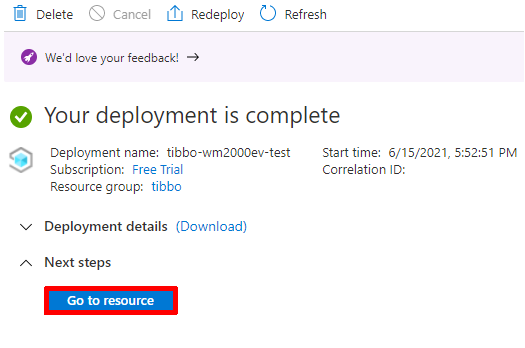

10. На экране «Your deployment is complete» (развёртывание завершено) нажмите Go to resource (перейти к ресурсу).

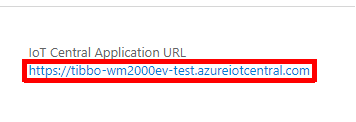

11. Нажмите IoT Central Application URL.

12. Откроется панель вашего приложения. Нажмите Device templates (шаблоны устройств).

13. В качестве типа устройства выберите IoT Device и нажмите Next: Customize (далее: настройка).

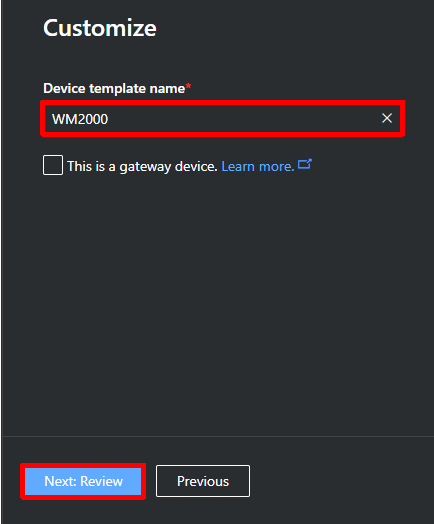

14. Задайте имя шаблона. Не отмечайте флажок «This is a gateway device» (это устройство-шлюз) и нажмите Next: Review (далее: проверка).

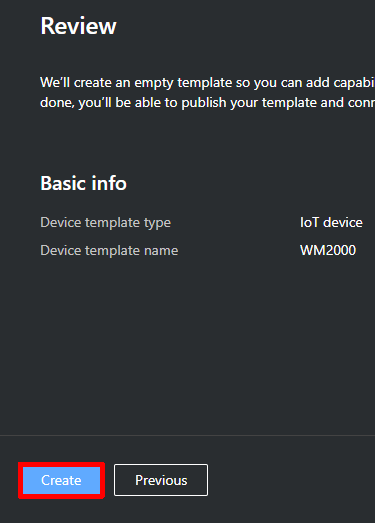

15. На экране проверки нажмите Create.

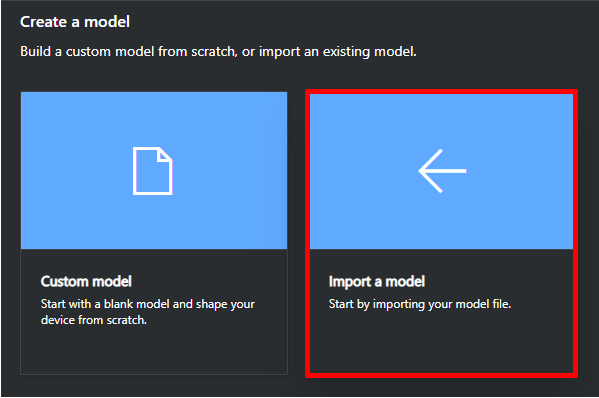

16. На экране создания модели нажмите Import a model (импортировать модель). В диалоге найдите и выберите файл wm2000evm.json из репозитория проектов WM2000EV, затем нажмите Open.

17. Оставьте параметры по умолчанию из импортированной модели. Нажмите Views (представления).

18. Нажмите Generate default views (создать представления по умолчанию).

19. Не меняйте значения по умолчанию (все переключатели должны быть в положении On). Нажмите Generate default dashboard view(s) (создать представления панели по умолчанию).

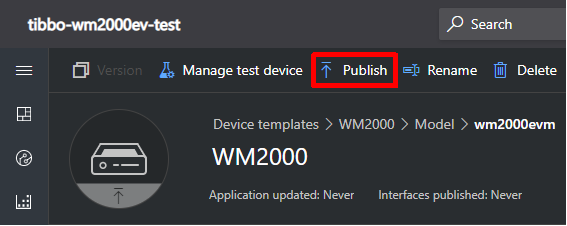

20. Вы вернётесь к настраиваемому шаблону устройства. Нажмите Publish (опубликовать).

21. Откроется сводка того, что будет опубликовано. Нажмите Publish.

22. В меню слева нажмите Devices (устройства). Затем нажмите Create a device (создать устройство).

23. Оставьте значения по умолчанию в полях Device name (имя устройства) и Device ID (идентификатор устройства). Убедитесь, что поле Device template (шаблон устройства) совпадает с именем вашего шаблона. Затем нажмите Create.

24. Вы окажетесь на странице устройств. Нажмите на имя своего устройства.

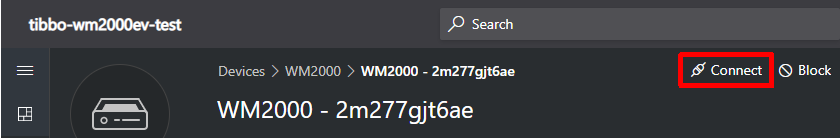

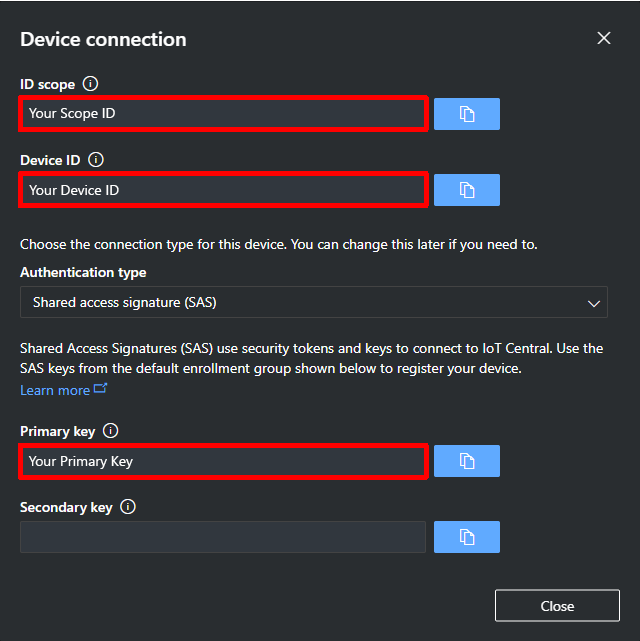

25. На странице сведений об устройстве нажмите Connect (подключить).

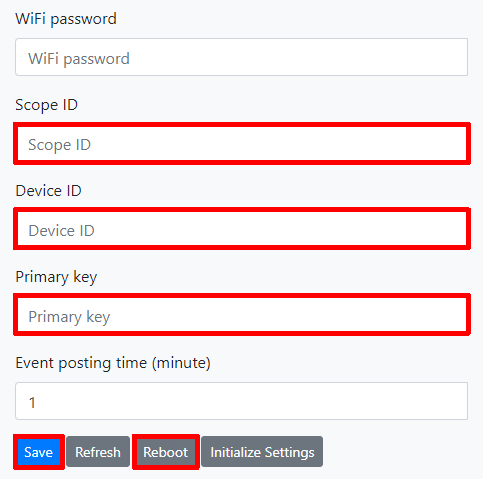

26. Включите питание устройства и откройте приложение L.U.I.S. (нажмите здесь, чтобы открыть веб-версию в новой вкладке или окне). Свяжите приложение с WM2000.

35. Вернувшись на портал Azure, нажмите Devices и выберите своё устройство.

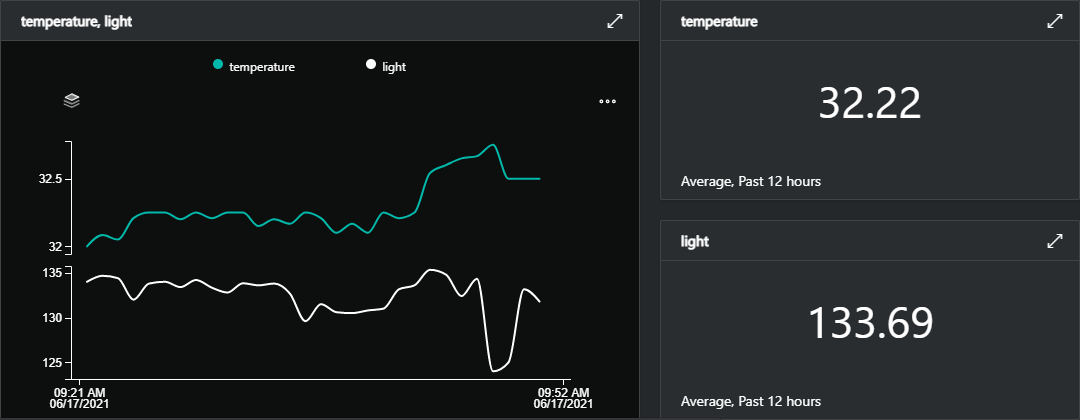

36. Откройте вкладку Overview (обзор). Вы увидите график данных, переданных устройством. График обновляется в реальном времени - он перерисовывается по мере поступления новых данных.

Примечание: для построения графика и средних значений Azure нужно несколько точек данных. Возможно, придётся подождать несколько минут, пока устройство передаст достаточно данных для визуализации.

1. Откройте TIDE на компьютере.

2. Откройте демонстрационный проект в TIDE (файл IotCentral.tpr).

3. В панели Files найдите в разделе Resource Files файл iothub.xtxt и дважды щёлкните по нему.

4. В строке 3 файла введите в точности следующее:

• >>LedTest
• пять раз нажмите Tab
• C
• два раза нажмите Tab
• {Pattern},{}
• Enter

5. Найдите в строке 10 текст «#define IOTHUB_COMMAND_NUM 0». Замените 0 на 1. Этот переключатель позволяет устройству обрабатывать команды, полученные через Azure.

6. Сохраните изменения.

7. Загрузите обновлённое приложение в WM2000.

8. В меню слева на портале Azure нажмите Devices и выберите своё устройство.

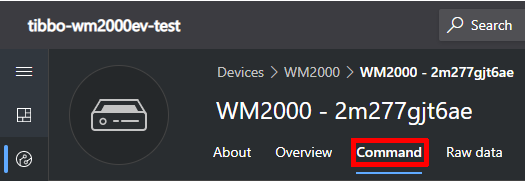

9. Откройте вкладку Command (команда). Здесь можно ввести шаблон, который будет передан модулю и запустит RGB-светодиод. Синтаксис шаблона такой же, как у метода pat.play, за исключением того, что «B» обозначает синий цвет.

10. Введите «R-G-B-» и нажмите Run (выполнить). RGB-светодиод WM2000EV мигнёт красным, зелёным и синим цветом, а затем погаснет. Экспериментируйте с другими шаблонами.

Если шаблон не заканчивается символом «-» (дефис), светодиод останется включённым последним цветом шаблона.
