#47, H2: модем GPRS [СНЯТ С ПРОИЗВОДСТВА]

ЭТОТ TIBBIT СНЯТ С ПРОИЗВОДСТВА, ИСПОЛЬЗУЙТЕ ВМЕСТО НЕГО TIBBIT-МОДУЛИ #45 И #46

На момент написания поддержка GPRS отключена в большинстве сотовых сетей (хотя в мире ещё есть места, где GPRS работает).

Для всех новых проектов, где нужна сотовая связь, рекомендуем Tibbit #45-1~3 и Tibbit #46.

Подробности

Этот Tibbit построен на модеме GPRS SIM900 производства SIMCOM. Он выполнен как гибридное устройство H2. Внешняя антенна (в комплект Tibbit-модуля не входит) подключается к разъёму типа SMA на лицевой стороне этого гибридного Tibbit. Внешняя антенна обязательна - без неё Tibbit работать не сможет.

Есть также стандартное стереогнездо, к которому можно подключить обычную гарнитуру от мобильного телефона. Если модемом через AT-команды управляет подходящее приложение, этот Tibbit умеет и совершать голосовые вызовы!

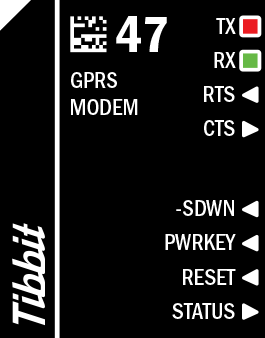

У модема есть стандартные сигналы TX, RX, RTS и CTS, а также несколько дополнительных линий.

Линия -SDWN (shutdown, отключение) при LOW отключает стабилизатор питания Tibbit-модуля. Когда линия переключается в HIGH, стабилизатор снова включается, но модем остаётся выключенным. Чтобы включить модем, переключите линию PWRKEY (см. ниже).

Линия PWRKEY (кнопка питания) переключает питание. Переход этой линии из HIGH в LOW меняет состояние питания: включает Tibbit, если он был выключен, и выключает, если был включён. Такой способ управления крайне неудобен, но почему-то применяется во всех модемах GPRS. Узнать, включён ли модем в данный момент, можно двумя способами: отправить AT-команду и проверить ответ либо опросить состояние линии STATUS (см. ниже).

Линия RESET активна по уровню HIGH. Если подать на неё HIGH примерно на одну секунду, модем сбросится. Сбрасывать Tibbit после включения питания не нужно.

На линии STATUS уровень LOW, когда модем выключен, и HIGH, когда он включён. По этой линии можно проверить текущее состояние питания модема.

Слот для SIM-карты

Держатель SIM-карты находится на нижней стороне Tibbit-модуля. Поэтому, чтобы вставить или извлечь SIM-карту, нужно сначала вскрыть TPS, а затем снять Tibbit с платы TPP (Tibbo Project PCB). Такое малодоступное место для SIM-карты выбрано, чтобы снизить риск её кражи. Добраться до карты всё же можно, но это требует немало времени и труда, так что вынуть её «в один миг» не получится.

Светодиоды

Есть один красный и один зелёный светодиод. Красный подключён к линии TX, зелёный - к линии RX. Остальные линии светодиодами не снабжены из-за нехватки места на плате.

Особенности питания

Tibbit #47 потребляет скромный средний ток 300mA, но пиковый ток достигает 1.5A. Эти «всплески» тока настолько узкие, что обычный мультиметр их не покажет. Тем не менее они есть и возникают регулярно, когда установлено соединение GPRS. Чтобы избежать перезагрузок и нестабильной работы, используйте источник питания с достаточным запасом.

В платформе Tibbo Project System (TPS) есть несколько Tibbit-модулей питания, способных обеспечить нужный импульсный ток: #23 (PoE), #25 (12/24/48V) и #33. Tibbit #25 сможет поддерживать работу модема GPRS только при питании от 24V и выше. Для большинства приложений рекомендуется Tibbit #33.

Библиотека GPRS и пример проекта

Проще всего включить Tibbit #47 в проект с помощью нашей официальной библиотеки GPRS. Мы опубликовали небольшой проект, показывающий её использование. Он находится здесь: http://tibbo.com/basic/resources/examples/test_gprs_lib.html.
