#00-2, M1S: три линии прямого ввода-вывода и земля

Серый Tibbit M1S.

Назначение

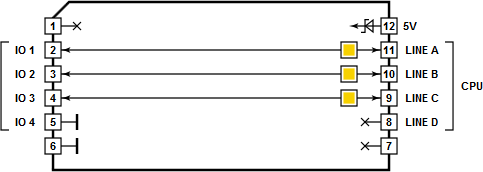

три напрямую выведенные линии ввода-вывода микроконтроллера и линия земли

Форм-фактор

M1S

Категория

пустой модуль

Особые требования

---

Питание

5V/20mA

Сочетается с

#19, #20, #21

См. также

#00-1, #00-3

Подробности

Как и Tibbit #00-1, это устройство позволяет работать с линиями процессора напрямую. Единственное отличие: одна из линий заменена линией земли (GND).

Линия GND может понадобиться, если использовать Tibbit #00-2 с Tibbit #21 (четыре клеммные колодки). У #21 нет собственной выделенной земли, поэтому, если земля нужна (а она нужна обычно), она должна поступать от соседнего устройства «M», например Tibbit #00-2.

Учтите, что размах напряжения на линии ввода-вывода процессора составляет 0-3.3V, когда линия включена (io.enabled = 1 - ДА). Когда линия выключена (io.enabled = 0 - НЕТ), напряжение может быть близким к 5V. Причина в том, что к 5V подключены слабые подтягивающие резисторы процессора.

Светодиоды

Три жёлтых светодиода подключены к трём управляющим линиям процессора (через буферные элементы). Светодиоды горят при НИЗКОМ уровне на управляющих линиях.
