#00-1, M1S: четыре линии прямого ввода-вывода

Подробности

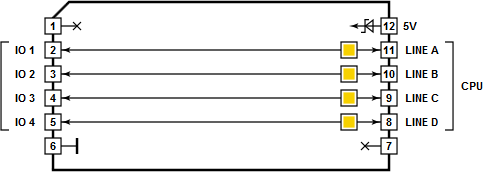

Иногда нужно работать с линиями ввода-вывода процессора напрямую - без какой-либо логики и схемотехники между ними. Этот Tibbit - по сути четыре провода, соединяющие его управляющие линии с линиями ввода-вывода. Добавьте к нему клеммный Tibbit #20 (девять клеммных колодок) или #21 (четыре клеммные колодки), и четыре линии процессора будут «выведены наружу» и готовы к использованию.

Учтите, что размах напряжения на линии ввода-вывода процессора составляет 0-3.3V, когда линия включена (io.enabled = 1 - ДА). Когда линия выключена (io.enabled = 0 - НЕТ), напряжение может быть близким к 5V. Причина в том, что к 5V подключены слабые подтягивающие резисторы процессора.

Сочетание Tibbit #00-1 с #21 может оказаться ограниченным в применении, потому что у #00-1 нет выделенных линий земли и питания, и у Tibbit #21 их тоже нет. Нужна земля (и питание)? Замените #21 на #20 (у него есть земля и питание) или используйте Tibbit #00-2 (он даёт землю) или #00-3 (он даёт землю и питание).

Светодиоды

Четыре жёлтых светодиода подключены к четырём управляющим линиям процессора (через буферные элементы). Светодиоды горят при НИЗКОМ уровне на управляющих линиях.
